Лаборатория КЕТЕР проводит испытание геосинтетических материалов на прочность при растяжении, относительное удлинение и изотропность по ГОСТ Р 55030-2012. Метод позволяет оценить не только максимальную нагрузку, но и характер деформации материала в разных направлениях.
Определяемые показатели
Об испытании
Прочность при растяжении показывает, какую нагрузку способен воспринимать геосинтетический материал до достижения максимального усилия или разрушения. Одновременно с прочностью определяют относительное удлинение, то есть изменение размеров образца под нагрузкой, а при исследовании двух направлений полотна рассчитывают коэффициент изотропности. Эти характеристики описывают не только «насколько прочен» материал, но и каким образом он деформируется, насколько различаются его продольное и поперечное направления и подходит ли фактическое поведение продукции для заложенной в проекте функции.
Лаборатория КЕТЕР проводит испытания геосинтетических материалов по ГОСТ Р 55030-2012. Метод предназначен прежде всего для продукции, применяемой при строительстве автомобильных дорог и сооружений на них. Результат оформляют в официальном протоколе с идентификацией образца, указанием метода, условий проведения и полученных значений. Такой документ используют при входном контроле, сравнении поставок, подтверждении заявленных характеристик и подготовке доказательной базы для технического решения.
В конструкции геосинтетик может воспринимать усилия при укладке, уплотнении слоёв, деформации основания и дальнейшей эксплуатации. Материал не работает изолированно: его поведение зависит от контакта с грунтом или заполнителем, способа закрепления, направления нагрузки и сохранности полотна после монтажа. Лабораторное испытание отделяет один важный параметр — реакцию образца на контролируемое растягивающее усилие — и позволяет сравнивать материалы в воспроизводимых условиях.
Максимальная прочность показывает наибольшее усилие, зафиксированное в ходе растяжения. Относительное удлинение при максимальной нагрузке характеризует деформацию, соответствующую этому состоянию. Материал с высокой прочностью, но неподходящей деформативностью не всегда будет оптимальным для конкретного проекта: слишком раннее или, наоборот, чрезмерное удлинение может не соответствовать работе соседних слоёв. Поэтому два показателя рассматривают совместно.
Коэффициент изотропности используют для оценки различия прочности по направлениям. Рулонные геосинтетические материалы нередко имеют выраженную ориентацию структуры, связанную с производством. Продольные свойства могут отличаться от поперечных, и это различие важно учитывать при раскладке полотен и расчёте армирования. Коэффициент не заменяет сами значения прочности: он помогает увидеть их соотношение и оценить однородность механического поведения.
Испытание включают в программы контроля геотекстиля, георешёток, геокомпозитов и других геосинтетических изделий, когда нормативная или проектная документация устанавливает требования к растягивающим характеристикам. Оно востребовано производителями для контроля стабильности технологического процесса, поставщиками для подтверждения характеристик партии и заказчиками для проверки поступившей продукции.
В дорожном строительстве результаты используют при выборе материалов для разделения слоёв, армирования, стабилизации основания и выполнения других функций. Однако один протокол растяжения не подтверждает пригодность продукции для всех условий применения. Проектировщик сопоставляет данные с расчётными нагрузками, коэффициентами запаса, условиями укладки и требованиями к долговечности. При необходимости программу дополняют испытаниями на продавливание, повреждаемость, ползучесть, устойчивость к климатическим или химическим воздействиям.
Для претензионной работы особенно важны прослеживаемый отбор и точная идентификация. Если контрольный образец не связан с конкретной партией или вырезан без учёта направления рулона, даже корректные измерения сложно использовать при сравнении с паспортом качества. Поэтому цель исследования и предполагаемое применение протокола лучше сообщить лаборатории до передачи материала.
Испытание начинается не с установки образца в машину, а с проверки исходных данных. Лаборатории нужны наименование материала, изготовитель, марка, номер партии, назначение и нормативный документ, содержащий критерии оценки. Для рулонной продукции отмечают машинное и поперечное направления. Если маркировка направления отсутствует, заказчику следует обозначить его при отборе, иначе интерпретация различий может оказаться невозможной.
Исходная проба должна позволять подготовить предусмотренное количество образцов без попадания всех вырубок в одну локальную зону. Кромки, заломы, места случайного повреждения и участки, изменённые упаковкой, способны исказить результат. При этом видимые дефекты нельзя просто исключать, если они характерны для поставки: порядок отбора зависит от задачи. Для типового контроля выбирают представительные участки, а при исследовании дефекта могут отдельно сравнивать нормальную и проблемную зоны.
Перед испытанием материал подготавливают и выдерживают в условиях, предусмотренных методикой. Важно сохранить структуру полотна и не вызвать дополнительное растяжение при разметке и резке. Размеры рабочей части, форма образца и ориентация должны соответствовать процедуре. Для материалов с открытой структурой или выраженными рёбрами подготовка требует особого внимания, поскольку отдельные элементы должны представлять конструкцию изделия, а не случайный фрагмент.

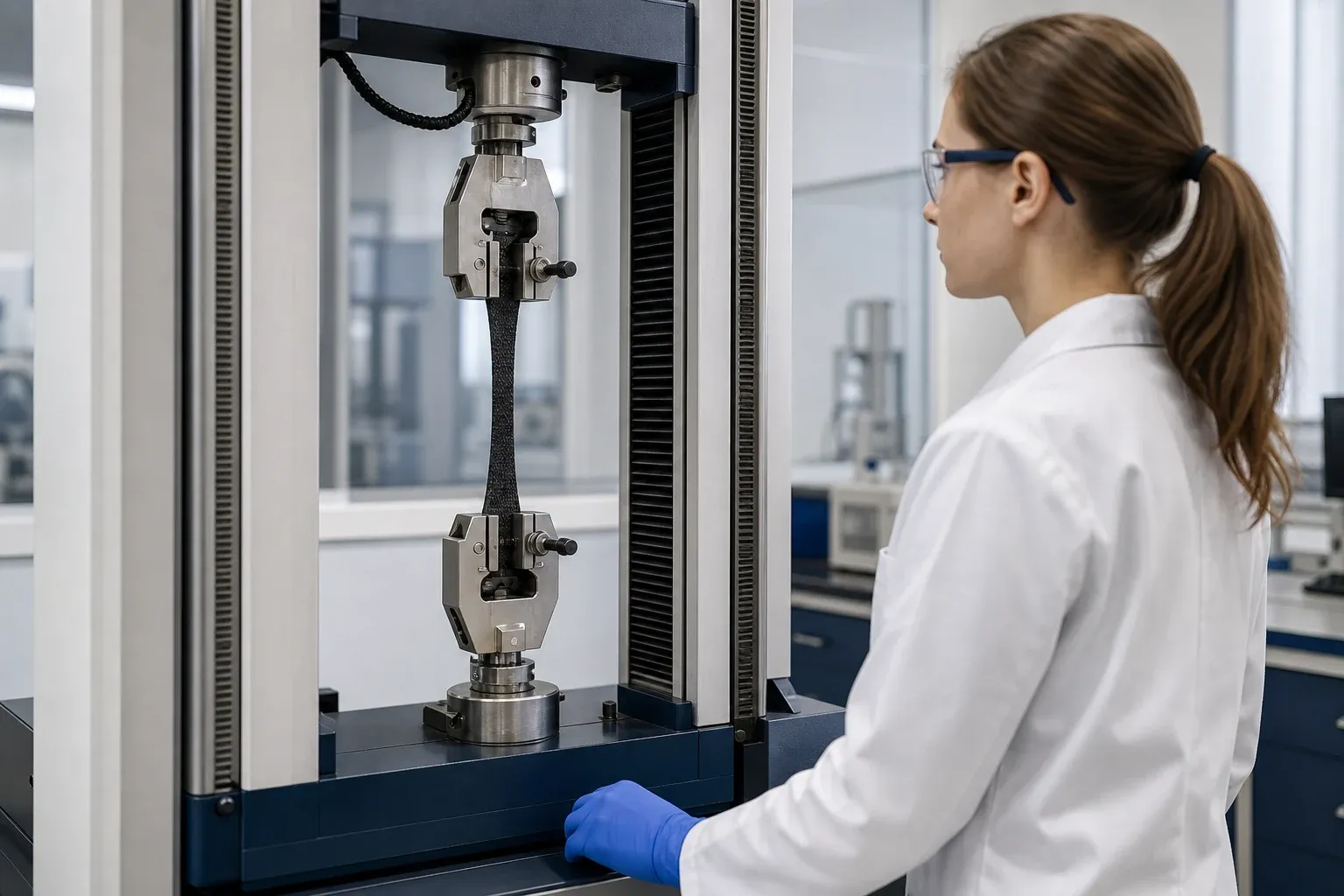

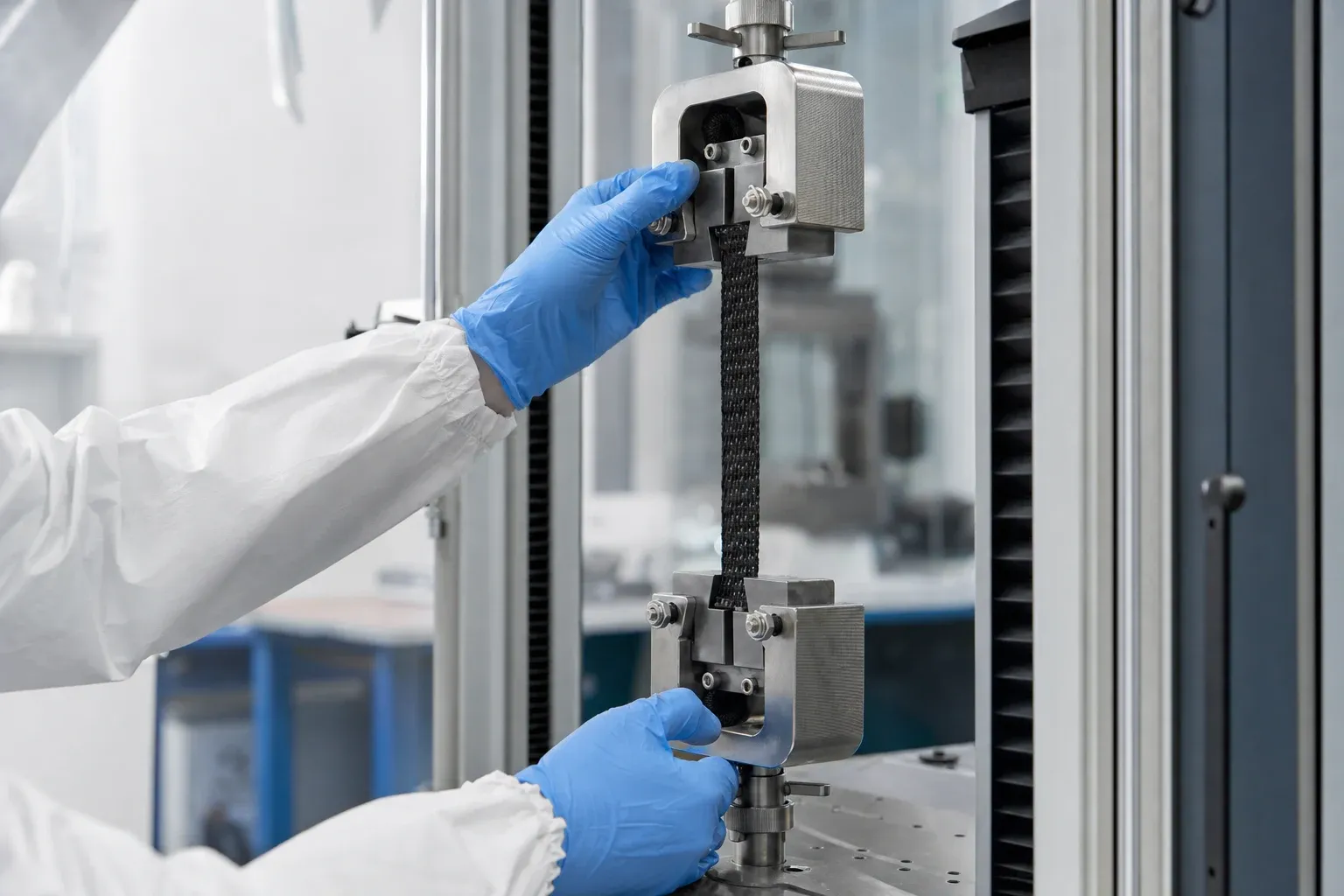

Подготовленный образец закрепляют в зажимах испытательной машины. Захваты должны удерживать материал без проскальзывания и не создавать преждевременного разрушения в зоне контакта. Затем образец растягивают с установленным режимом, непрерывно регистрируя усилие и деформацию. По полученной зависимости определяют максимальную нагрузку и соответствующее ей удлинение.
Если материал исследуют в двух направлениях, серии образцов подготавливают отдельно вдоль и поперёк полотна. Результаты нельзя смешивать до анализа: направление является существенной характеристикой. Для каждого набора рассчитывают предусмотренные статистические показатели, после чего определяют отношение прочностей, используемое как коэффициент изотропности.
Специалист контролирует характер разрушения. Проскальзывание в зажиме, повреждение непосредственно у его края или нетипичный разрыв могут указывать на некорректную передачу нагрузки. Такой эпизод оценивают по правилам методики, а не удаляют из серии только потому, что значение отличается. В протокол должны попасть данные, полученные при действительном растяжении рабочей части образца.
Испытательная машина и средства измерений должны иметь характеристики, соответствующие ожидаемому диапазону усилий и деформаций. Слишком большой диапазон при малых нагрузках ухудшает разрешение, а недостаточный не позволяет корректно зарегистрировать максимум. Подходящее оборудование выбирают после уточнения типа и ориентировочной прочности материала.
Первый источник — направление образца. Для ориентированной георешётки или тканого геотекстиля механические свойства по осям могут различаться принципиально. Ошибка маркировки превращает полезное сравнение в набор несопоставимых цифр. При отборе следует обозначать направление непосредственно на пробе способом, который не повреждает рабочую зону.
Второй источник — зажим и геометрия. Мягкие, скользкие, жёсткие и ячеистые материалы требуют различного подхода к закреплению. Неравномерное положение образца создаёт перекос, а чрезмерное локальное давление захватов может разрушить структуру раньше времени. Лабораторная процедура должна обеспечить передачу растягивающего усилия на рабочую часть.
Третий источник — неоднородность полотна. Геосинтетики могут иметь колебания плотности, дефекты нитей, неравномерное термоскрепление или локальные повреждения. Поэтому результат серии всегда информативнее единичного измерения. Разброс помогает оценить стабильность пробы, хотя сам по себе не объясняет производственную причину отклонения.
На результат также влияют состояние и история образца. Материал после эксплуатации, искусственного старения, замораживания, контакта с химической средой или моделирования монтажных повреждений нельзя напрямую сравнивать с новым полотном без описания предварительного воздействия. В таких программах растяжение часто выступает контрольным испытанием до и после заданного фактора, а итог выражают через сохранение характеристики.
В протоколе указывают объект испытания, направление вырезки, применённый стандарт и значения определяемых показателей. При чтении важно различать усилие, приведённую прочность и удлинение: единицы и способ выражения должны соответствовать методу. Сравнивать результат следует с критерием именно для данного вида материала, назначения и направления.
Максимальная прочность отвечает на вопрос о пиковом сопротивлении в лабораторной схеме нагружения. Она не равна допустимой расчётной нагрузке в конструкции. Для проектного значения могут учитываться длительность работы, повреждения при укладке, воздействие среды, ползучесть, соединения и коэффициенты надёжности. Перенос лабораторного максимума непосредственно в расчёт без этих факторов создаёт риск неверного решения.
Относительное удлинение показывает деформативность при достижении максимальной нагрузки. Близкая прочность двух материалов не означает одинаковой работы, если один достигает её при значительно большей деформации. Коэффициент изотропности, в свою очередь, показывает соотношение направлений, но не сообщает, достаточно ли каждое из значений. Для выбора продукции рассматривают всю совокупность данных.
Если нормативная документация задаёт минимальную прочность и диапазон удлинения, соответствие оценивают по установленным правилам. Лаборатория фиксирует фактический результат; критерий и решение о соответствии должны быть однозначно определены заказчиком, стандартом на продукцию или проектом. При отсутствии критерия протокол остаётся измерительным документом и не превращается автоматически в заключение о пригодности.
Растяжение часто является центральным, но не единственным механическим испытанием геосинтетики. При монтаже полотно испытывает не только равномерное усилие, но и локальное давление щебня, динамическое воздействие, повреждение кромок и швов. В эксплуатации добавляются длительные нагрузки, вода, температура, ультрафиолет и химическая среда. Поэтому комплекс подбирают по реальному сценарию применения.
Для армирующих материалов вместе с кратковременной прочностью могут быть важны ползучесть и долговременная деформация. Для разделительных и фильтрующих полотен механические показатели рассматривают рядом с размером пор и водопроницаемостью. Для сшитых или сваренных изделий отдельно оценивают соединение, поскольку прочное основное полотно не гарантирует сохранность шва.
Сравнительная программа должна быть одинаковой для всех образцов: единая методика, сопоставимые направления, число определений и условия подготовки. Тогда результаты позволяют увидеть различия материалов, а не различия процедур. При повторном контроле партии полезно сохранять схему отбора и идентификационные данные предыдущего исследования.
Для расчёта объёма работ передайте полное наименование материала, его структуру и назначение, обозначение партии, ожидаемый диапазон прочности, норматив или техническое задание. Укажите, какие направления необходимо исследовать и требуется ли расчёт коэффициента изотропности. Если испытание входит в более широкую программу, перечислите остальные показатели: это помогает рационально распределить исходную пробу.
Размер материала согласуют до вырезки. Лаборатории нужен запас для подготовки серии образцов и исключения зон, непригодных для типового отбора. Пробу упаковывают без увлажнения, загрязнения и образования новых повреждений, а машинное направление отмечают устойчиво и однозначно.
По результатам КЕТЕР выдаёт официальный протокол испытаний. Он содержит данные, необходимые для идентификации работы и использования результатов в технической документации. При необходимости специалисты помогут сформировать программу, которая отвечает конкретной задаче — входному контролю, сравнению поставщиков, проверке стабильности выпуска или подтверждению характеристик материала для проекта.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
Профессиональный словарь
Короткие определения показателей, методов и свойств, которые используются на этой странице.
Способность материала сопротивляться растягивающей нагрузке, количественно выражаемая максимальным усилием или напряжением в условиях установленного лабораторного метода.
Отношение изменения рабочей длины образца при растяжении к его исходной длине, выраженное обычно в процентах и определённое в заданной точке испытания.
Расчётный показатель соотношения механической характеристики материала в двух заданных направлениях, применяемый лабораторией для оценки направленной неоднородности.
Полимерный или преимущественно полимерный материал, применяемый в контакте с грунтом и другими строительными средами для выполнения разделяющей, армирующей, фильтрующей, дренирующей, барьерной или защитной функции.
Проницаемый геосинтетический материал текстильной структуры, используемый для разделения, фильтрации, защиты, дренирования или армирования грунтовых и строительных слоёв.
Геотекстиль, сформированный регулярным взаимным переплетением двух или более систем полимерных нитей, волокон либо лент.
