Лаборатория КЕТЕР определяет прочность, деформацию и секущую жёсткость геосинтетических материалов по ГОСТ 32491-2013. Комплекс показателей описывает реакцию материала на растягивающую нагрузку на разных этапах деформирования.
Определяемые показатели
Об испытании
ГОСТ 32491-2013 применяется для определения прочности геосинтетических материалов при растяжении, деформации при максимальной нагрузке и секущей жёсткости при заданном уровне деформации. Эти характеристики описывают разные стороны механической работы. Максимальная прочность показывает предельное сопротивление в лабораторной схеме, деформация — соответствующее изменение размеров, а жёсткость — способность развивать усилие ещё до достижения разрушения.
КЕТЕР проводит испытания тканого и нетканого геотекстиля, геокомпозитов, георешёток и других предусмотренных областью метода материалов. Машина регистрирует полную зависимость «нагрузка–деформация», на основании которой рассчитывают установленные показатели. Результаты оформляют официальным протоколом для входного контроля, проектного анализа и подтверждения характеристик.
В конструкции геосинтетик обычно работает при деформациях ниже разрушения. Если материал достигает высокой прочности только после большого удлинения, он может не успеть включиться в работу на требуемом этапе. Секущая жёсткость показывает, какое усилие развивается при заданной деформации, и помогает оценить раннюю часть механической реакции.
Два материала с одинаковой максимальной прочностью могут иметь разные кривые. Один быстро набирает усилие и мало деформируется, другой остаётся податливым и достигает максимума позже. Для армирования основания такое различие способно влиять на совместимость с грунтом и допустимые перемещения.
Деформация при максимальной нагрузке также важна для оценки характера материала. Она не является общей «эластичностью», но показывает состояние образца в момент пикового усилия по конкретному методу.
Метод используют для различных геосинтетиков: тканого и нетканого геотекстиля, иглопробивных и нитепрошивных полотен, геокомпозитов, георешёток и аналогичных открытых структур. Возможность подготовки корректного образца зависит от конструкции и размеров элементов.
Для георешёток рабочая ширина должна представлять достаточное число рёбер и узлов. Для геокомпозита важно определить, испытывается ли готовое изделие или отдельный слой. Для глиняных геосинтетических барьеров учитывают сложную структуру и область применимости процедуры.
До запуска лаборатория сопоставляет объект с методом. Заказчику следует передать техническое описание, назначение и ожидаемый диапазон усилий. Это помогает выбрать оборудование и подготовку.
Рулонная продукция часто ориентирована. Производственное направление называют продольным, перпендикулярное — поперечным. Прочность, удлинение и жёсткость по ним могут существенно различаться.
На исходной пробе направление обозначают до резки. Маркировку наносят вне рабочей зоны, не повреждая материал. Если направление неизвестно, лаборатория может получить два набора значений, но их проектная интерпретация будет ограничена.
Для армирующих изделий ориентация особенно важна. Проектная нагрузка должна быть сопоставлена с осью, в которой получена характеристика. Нельзя использовать более высокое продольное значение для поперечной работы без обоснования.
Из представительной пробы вырезают серии в требуемых направлениях. Образцы распределяют по ширине и не накладывают точки отбора друг на друга. Кромочные и локально повреждённые участки рассматривают в соответствии с задачей.
Геометрия рабочей части задаётся методом. Резка не должна распускать структуру, вытягивать нити или повреждать рёбра. Для открытых материалов положение образца выбирают так, чтобы нагрузка передавалась через характерные элементы.
Перед испытанием образцы подготавливают и выдерживают в установленных условиях. Влажность, температура и складки способны влиять на мягкие полотна. Состояние серии должно быть сопоставимым.

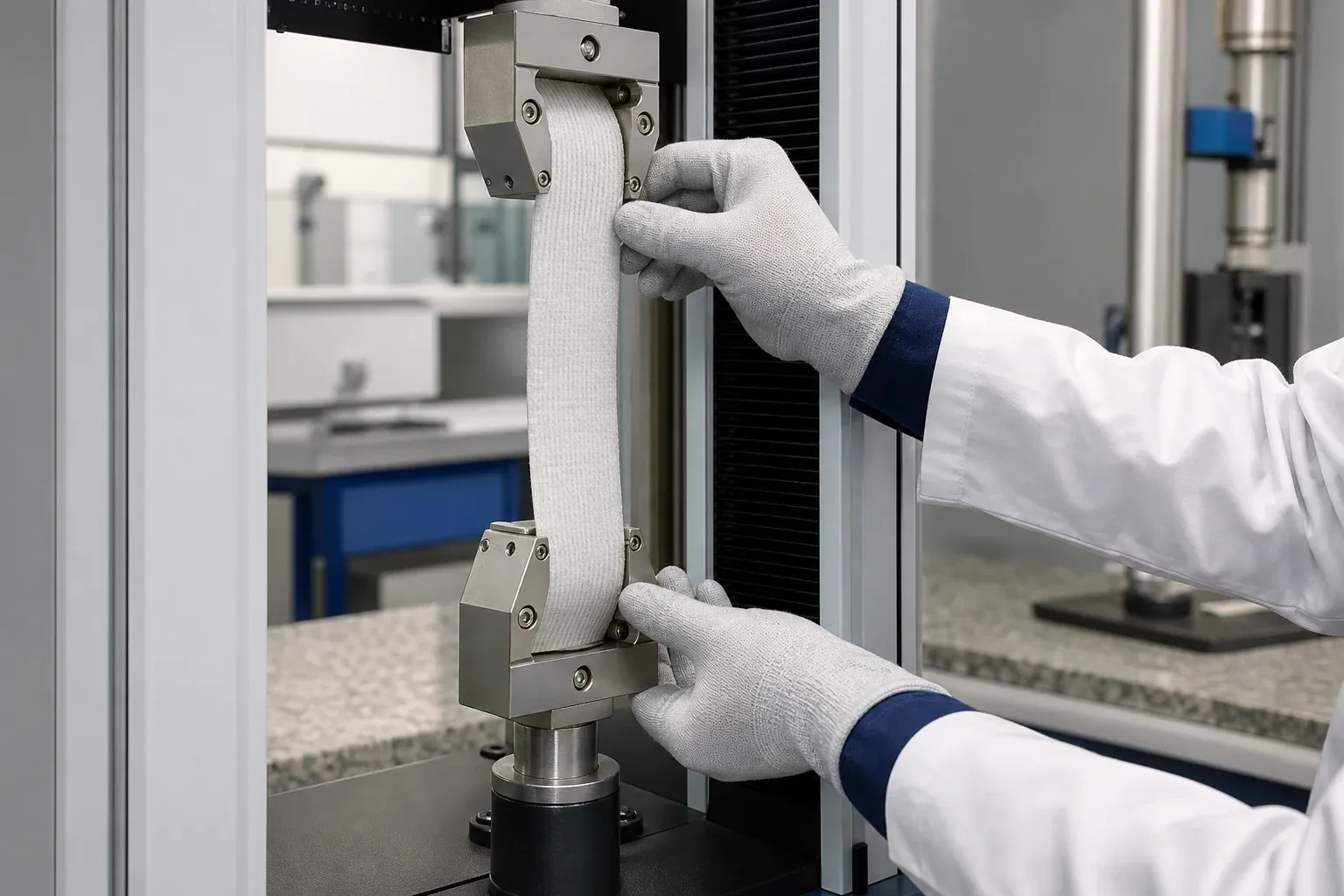

Образец закрепляют в зажимах по оси нагружения. Захваты должны удерживать его без проскальзывания и разрушения у края. Для мягких, жёстких и открытых материалов могут потребоваться подходящие контактные поверхности или способы фиксации в рамках метода.
Начальная длина и положение имеют значение для расчёта деформации. Провисание или предварительное натяжение изменяет начало кривой и особенно влияет на жёсткость при малых деформациях. Лаборатория устанавливает образцы единообразно.
Оборудование выбирают по диапазону. Измерительная система должна точно регистрировать и усилие, и перемещение. Слишком грубый диапазон может скрыть особенности начального участка.

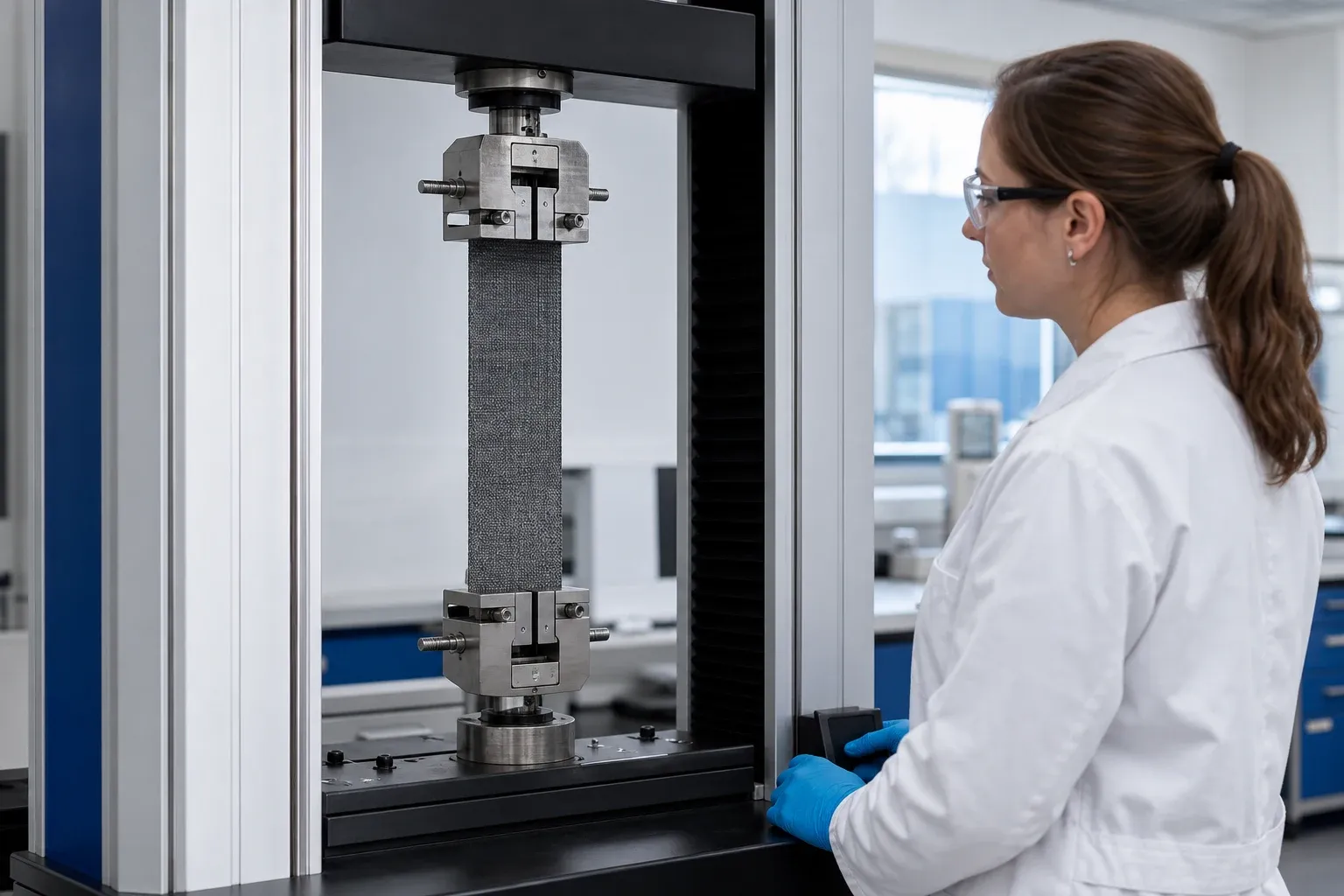

Машина растягивает образец с установленным режимом и непрерывно записывает данные. Кривая отражает начальное выпрямление структуры, включение элементов, дальнейшее сопротивление и достижение максимума. После пика может происходить разрыв или постепенное разрушение.
По записи определяют максимальную характеристику и деформацию при ней. Секущую жёсткость рассчитывают для заданного уровня как отношение соответствующего усилия к деформации в принятой форме. Важно, чтобы уровень находился в области достоверной записи и был указан в протоколе.
Испытывают серию. Итоговые показатели рассчитывают по правилам стандарта, а характер разрушения контролируют. Проскальзывание и разрыв у зажима оценивают отдельно.
Секущая жёсткость показывает способность материала сопротивляться деформации на выбранном участке кривой. Она не равна модулю материала в общем физическом смысле и зависит от способа нормирования. Поэтому значение всегда сопровождают методом и уровнем деформации.
Для армирования высокая жёсткость при рабочих деформациях может быть важнее далёкого максимума. Материал должен развить усилие до того, как основание получит недопустимое перемещение. Но чрезмерная жёсткость сама по себе не гарантирует пригодность: нужны прочность узлов, взаимодействие с грунтом и долговечность.
Сравнивать жёсткость можно только при одинаковом заданном уровне. Значения при разных деформациях относятся к разным точкам нелинейной кривой.
Ключевыми являются ориентация, геометрия и закрепление. Перекос создаёт неравномерную работу, а проскальзывание завышает измеренное удлинение. Повреждение захватом может занизить прочность.
На начальную кривую влияет устранение провисания. Разный преднатяг делает серии несопоставимыми. Процедура должна соответствовать стандарту и быть одинаковой.
Неоднородность геосинтетика отражается в разбросе. Для открытых структур локальное положение рёбер и узлов особенно существенно. Достаточное число образцов позволяет получить представительную характеристику.
Предварительное старение, мороз, нагрев или повреждение меняют кривую. Если требуется оценить сохранение, формируют контрольную и экспонированную серии в отдельной программе.
В документе проверяют направление, максимальную характеристику, деформацию и уровень, для которого приведена жёсткость. Единицы и способ нормирования должны совпадать с требованиями. Одна цифра без этих сведений не подходит для сравнения.
Лабораторная прочность не является допустимой долговременной нагрузкой. В проекте учитывают ползучесть, монтажные повреждения, среду и коэффициенты. Кратковременная кривая служит исходной характеристикой.
Критерий соответствия устанавливают стандарт на продукцию, технические условия или проект. Лаборатория фиксирует фактические значения и не подменяет измерение проектным заключением.
Растяжение дополняют испытаниями соединений, продавливания и монтажной повреждаемости. Для длительной работы определяют ползучесть. Для фильтрующих полотен нужны размер пор и водопроницаемость, для климатической стойкости — отдельные воздействия.
При сравнении поставщиков все образцы испытывают по одной процедуре и в одинаковых направлениях. Паспортные значения могут относиться к другой ширине образца или методу, поэтому ссылку на стандарт проверяют обязательно.
Если материал предназначен для конкретной конструкции, набор показателей формируют по функции, а не по принципу максимального количества испытаний.
Направьте полное название, производителя, партию, структуру, назначение и норматив. Укажите направления, требуемые уровни деформации для жёсткости и ожидаемый диапазон прочности. Для георешётки или композита приложите схему конструкции.
Размер пробы согласуют заранее. Материала должно хватить на серии по всем направлениям. Полотно доставляют без складок, разрывов и увлажнения, сохраняя маркировку производственной оси.
КЕТЕР проводит испытание по ГОСТ 32491-2013 и выдаёт официальный протокол. Данные используют при входном контроле, выборе армирующей продукции, сравнении материалов и подготовке расчётной доказательной базы.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
Профессиональный словарь
Короткие определения показателей, методов и свойств, которые используются на этой странице.
Способность материала сопротивляться растягивающей нагрузке, количественно выражаемая максимальным усилием или напряжением в условиях установленного лабораторного метода.
Отношение изменения рабочей длины образца при растяжении к его исходной длине, выраженное обычно в процентах и определённое в заданной точке испытания.
Отношение растягивающей нагрузки к соответствующей заданной деформации, характеризующее сопротивление материала удлинению на выбранном участке лабораторной кривой.
Наибольшее значение растягивающей силы, зарегистрированное лабораторной машиной в ходе испытания образца до завершения установленной процедуры.
Расчётный показатель соотношения механической характеристики материала в двух заданных направлениях, применяемый лабораторией для оценки направленной неоднородности.
