Лаборатория КЕТЕР исследует ползучесть геосинтетических материалов при растяжении по ГОСТ Р 56339-2015. Испытание показывает изменение деформации под длительной нагрузкой и позволяет определить модуль, податливость и время до разрыва.
Определяемые показатели
Об испытании
Ползучесть — это изменение деформации материала во времени под действием постоянной растягивающей нагрузки. Для армирующих геосинтетиков кратковременной прочности недостаточно: полотно может выдержать высокое усилие в быстром испытании, но постепенно удлиняться при меньшей длительной нагрузке. ГОСТ Р 56339-2015 предусматривает определение относительного удлинения, параметров ползучести, податливости и времени до разрушения в заданных условиях.
Лаборатория КЕТЕР проводит длительные испытания геосинтетических материалов в пределах области применимости метода. Образцы нагружают и контролируют во времени, регистрируя развитие деформации или момент разрушения. Результаты оформляют официальным протоколом и используют при оценке долговременной работы армирующих материалов для дорог и сооружений.
Обычное растяжение длится относительно недолго и показывает реакцию на возрастающую нагрузку. В конструкции усилие может действовать годами. Полимерные нити, рёбра и соединения постепенно перестраиваются, поэтому деформация продолжается даже при неизменной нагрузке.
Скорость процесса зависит от уровня усилия, температуры, вида полимера, ориентации и технологии. Чем ближе нагрузка к кратковременному пределу, тем выше риск ускоренной деформации и разрушения. Однако точная зависимость устанавливается испытанием и расчётной моделью, а не общим правилом для всех материалов.
Для проектировщика важна не только возможность разрыва. Даже без разрушения избыточная деформация может изменить геометрию армированного массива и совместную работу с грунтом. Поэтому исследуют кривую во времени и параметры, характеризующие податливость.
Относительное удлинение показывает изменение длины образца относительно исходной базы. При постоянной нагрузке оно регистрируется в разные моменты и формирует кривую ползучести. Начальный участок связан с приложением усилия, дальнейший — с развитием временной деформации.
Податливость при ползучести выражает деформационную реакцию на приложенную нагрузку в принятой форме. Модуль или другие расчётные параметры используют для сравнения и моделирования. Их определения и единицы должны соответствовать стандарту; одинаковое бытовое слово не делает данные из разных методов сопоставимыми.
В испытании до разрушения фиксируют время, в течение которого образец выдерживал заданный уровень. Для построения зависимости используют несколько нагрузок и достаточную продолжительность. Один образец при одном усилии не описывает долговременное поведение материала.
Метод применяют к геосинтетическим материалам, используемым при строительстве, реконструкции и ремонте автомобильных дорог и сооружений, в предусмотренном прочностном диапазоне. Это прежде всего армирующие геотекстили, георешётки и близкие структуры, способные воспринимать длительное растягивающее усилие.
Для открытой георешётки образец должен включать достаточное число несущих элементов и узлов. Для тканого материала важна ориентация нитей. Для геокомпозита необходимо определить, работает ли всё изделие как армирующий элемент или требуется исследование отдельного компонента.
До начала лаборатория проверяет ожидаемую прочность и выбирает уровни нагрузки по программе. Заказчик передаёт проектную задачу, нормативные требования и направление работы материала.
Из представительной пробы вырезают образцы в требуемом направлении. Для длительного исследования особенно важна однородность: локальный дефект может сократить время до разрушения и исказить зависимость. Образцы распределяют по полотну и маркируют.

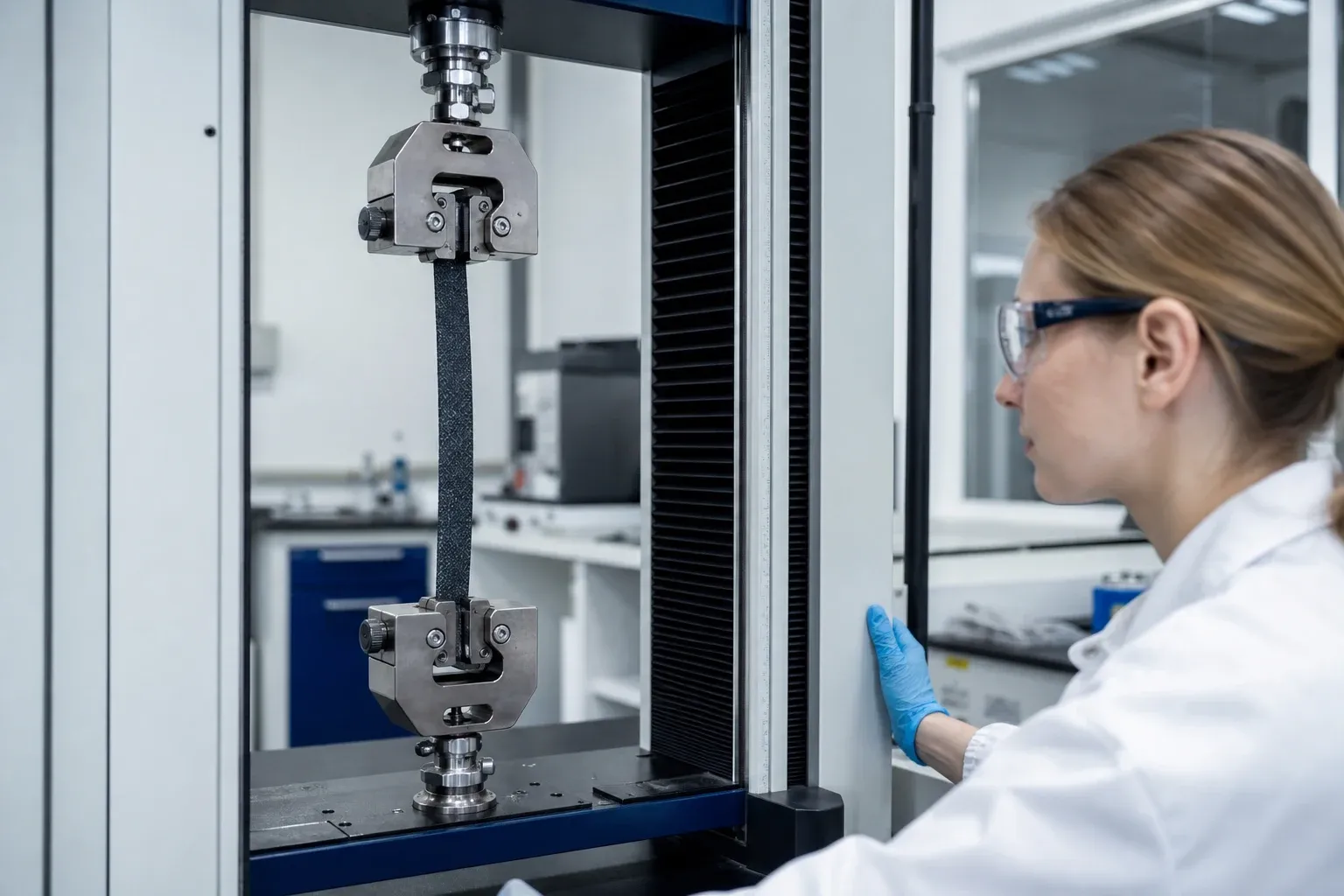

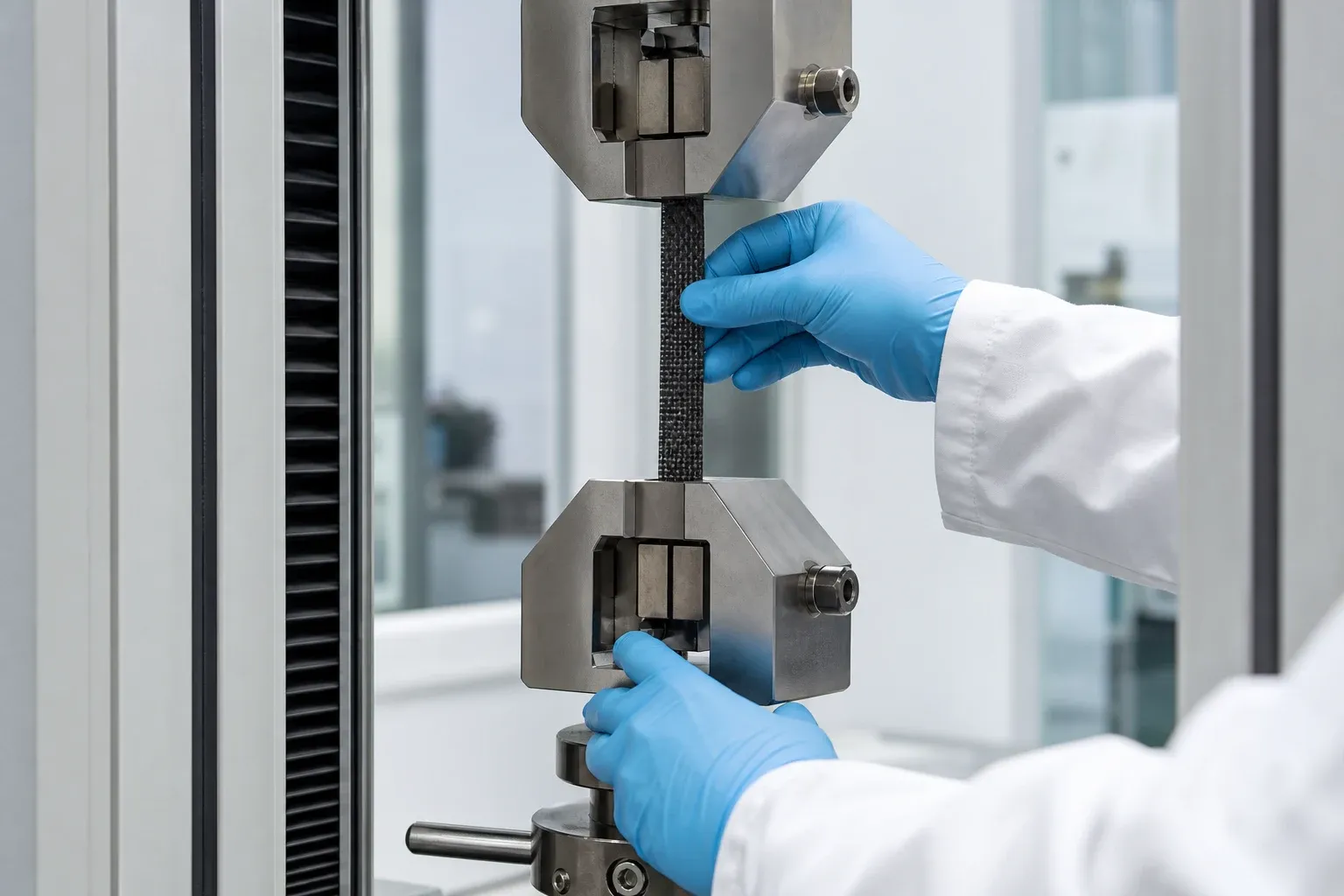

Закрепление должно удерживать постоянное усилие без проскальзывания и повреждения у захвата. Система зажимов выбирается под структуру. Изменение длины измеряют относительно установленной базы, исключая перемещение в креплении.
Перед нагружением образцы кондиционируют по процедуре. Температура контролируется на протяжении всего периода, поскольку ползучесть полимеров чувствительна к ней. Колебания условий способны создать видимое изменение скорости.
К образцу прикладывают заданную постоянную нагрузку. Система должна поддерживать её во времени, а измерительная часть — регистрировать деформацию в предусмотренные моменты. Наблюдения продолжают до установленной продолжительности или разрушения.
Несколько образцов исследуют при разных уровнях. Это позволяет увидеть зависимость скорости ползучести и времени до разрушения от нагрузки. Длительное испытание нельзя ускорить произвольным увеличением усилия и затем линейно пересчитать: полимерная реакция нелинейна.
Лаборатория контролирует состояние оборудования, температуру и действительность записи. При разрушении фиксируют время и характер. Повреждение у зажима анализируют отдельно, поскольку оно может не отражать работу рабочей части.
Кривая «деформация–время» показывает начальное удлинение и дальнейшее развитие. На отдельных стадиях скорость может изменяться. Для технической обработки применяют форму и параметры, предусмотренные ГОСТ Р 56339-2015.
Данные серии используют для оценки поведения в диапазоне испытаний. Экстраполяция на длительный срок требует принятой модели и ограничений. Нельзя утверждать срок службы только по короткому фрагменту кривой без нормативно обоснованного расчёта.
Время до разрушения также связывают с уровнем нагрузки. Чем больше исходных точек и продолжительность, тем надёжнее основа для анализа. Разброс отражает неоднородность материала и должен учитываться.
Температура является одним из главных факторов. Даже небольшое систематическое отличие способно изменить скорость ползучести. Условия поддерживают и документируют весь период.
Постоянство нагрузки не менее важно. Трение, ослабление системы или перемещение груза создают иной режим. Оборудование проверяют, а образец защищают от случайного воздействия.
Проскальзывание в захватах увеличивает зарегистрированное удлинение. Поэтому база измерения и крепление должны отделять деформацию полотна от движения системы.
Неоднородность, направление и состояние пробы влияют на разрушение. Образцы после УФ, химического или монтажного воздействия исследуют как отдельную серию с собственным контролем.
Протокол предоставляет параметры испытанной пробы. Для проектного использования их преобразуют в расчётные характеристики по нормативной методике, учитывая срок, температуру, повреждения и среду. Лаборатория не подменяет этот этап прямым использованием кратковременной прочности.
При сравнении материалов важно учитывать исходную прочность и выбранные уровни. Одинаковое время до разрушения при разных долях кратковременного максимума означает разное поведение. Условия должны быть сопоставимыми.
Высокая кратковременная жёсткость не гарантирует малую ползучесть. Материалы с близкими кривыми быстрого растяжения способны различаться во времени из-за полимерной структуры и технологии.
Длительная работа происходит одновременно с температурой, водой, химической средой и механическими повреждениями. Стандартное испытание выделяет ползучесть в контролируемых условиях. Для комплексной долговечности применяют коэффициенты или дополнительные программы.
Соединения также могут ползти иначе, чем основное полотно. Если шов является несущим, его долговременную работу нельзя оценить только по кратковременной прочности. Требуемый метод согласуют отдельно.
Перед испытанием ползучести обычно определяют растягивающие характеристики, чтобы обоснованно назначить уровни. Повреждаемость и старение могут исследоваться до длительного нагружения в расширенной программе.
Направьте полное название, производителя, партию, структуру, направление, кратковременную прочность и проектную задачу. Укажите норматив, требуемые уровни нагрузки и продолжительность. Для георешётки приложите данные о рёбрах и узлах.
Объём пробы согласуют заранее: длительная программа требует нескольких независимых образцов. Полотно доставляют без складок, разрывов и предыдущего натяжения, сохраняя маркировку направления.
КЕТЕР выполняет испытание по ГОСТ Р 56339-2015 и выдаёт официальный протокол. Данные используют для оценки долговременной деформации, сравнения армирующих материалов и подготовки исходной базы для проектного расчёта.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
Профессиональный словарь
Короткие определения показателей, методов и свойств, которые используются на этой странице.
Расчётная характеристика отношения постоянной нагрузки или напряжения к деформации ползучести материала в заданный момент времени и при установленных условиях.
Продолжительность лабораторного нагружения образца при установленном постоянном режиме от приложения нагрузки до зафиксированного разрушения.
Развитие деформации материала во времени под действием постоянной нагрузки при заданных лабораторных условиях.
