Испытание · Геосинтетические материалы
Лаборатория КЕТЕР определяет поверхностную плотность геотекстиля и других геосинтетических материалов по ГОСТ ISO 9864-2014. Испытание показывает фактическую массу единицы площади и помогает оценить однородность поставленной партии.
Определяемые показатели
Об испытании
Поверхностная плотность показывает, какая масса геосинтетического материала приходится на единицу площади полотна. Показатель выражают в граммах на квадратный метр и используют как одну из базовых характеристик геотекстиля, геокомпозитов и относящихся к ним изделий. Он не заменяет испытания прочности, фильтрационных свойств или долговечности, но помогает идентифицировать материал, оценить однородность партии и сопоставить фактическую продукцию с заявленной спецификацией.
Лаборатория КЕТЕР определяет поверхностную плотность по ГОСТ ISO 9864-2014. В основе метода лежит прямое измерение массы образца известной площади. Простая формула не делает испытание формальным: достоверность результата зависит от правильного отбора проб, расположения вырубок по ширине полотна, точности определения площади, состояния образцов и характеристик весового оборудования. Поэтому в протоколе фиксируют не только итоговое среднее значение, но и сведения, позволяющие связать результат с конкретным материалом и условиями проведения работы.
Поверхностная плотность связана с количеством сырья в полотне и особенностями его изготовления. Для иглопробивного или термоскреплённого геотекстиля изменение показателя может сопровождать колебания подачи волокна, неравномерное формирование холста, отклонения при уплотнении и другие особенности производственного процесса. Для тканых материалов результат зависит от структуры нитей и плотности их расположения, а для многослойных изделий — от состава и соотношения отдельных компонентов.
Само по себе большее значение не означает автоматически более высокое качество. Два геотекстиля одинаковой поверхностной плотности могут заметно различаться по прочности, удлинению, размеру пор и водопроницаемости. И наоборот, материалы с разной массой на единицу площади могут быть рассчитаны на разные функции и условия эксплуатации. Поэтому показатель рассматривают в контексте назначения изделия и требований нормативной, проектной или закупочной документации.
Испытание востребовано при входном контроле поставок, подтверждении характеристик серийной продукции, сравнении образцов разных производителей и проверке стабильности технологического процесса. Оно также помогает установить, соответствует ли переданный образец маркировке и паспорту качества. Если фактическое значение заметно отличается от ожидаемого, это становится основанием проверить идентификацию материала, условия отбора или другие свойства партии.
Метод применяют к геосинтетическим материалам и относящимся к ним изделиям, для которых возможно подготовить образец известной площади и определить его массу. В эту группу входят различные виды геотекстиля, геотекстилеподобные полотна, отдельные геокомпозиты и другие рулонные материалы, используемые в дорожном, гидротехническом, промышленном и гражданском строительстве.
До начала испытаний специалист сопоставляет вид образца с областью применения методики. Для многослойного изделия важно заранее определить, требуется ли значение для всего композита или для отдельного компонента. Разделение слоёв без прямого указания методики способно изменить состояние материала и привести к результату, который нельзя корректно сравнивать с документацией. По этой причине заказчику желательно передать полное наименование продукции, назначение, состав, обозначение партии и документ, содержащий требование к показателю.
Особое внимание уделяют материалам с выраженной неоднородностью, крупной ячеистой структурой, рельефом или включениями. Для них площадь и расположение образцов должны отражать реальную структуру полотна. Решение о применимости метода принимают до запуска работы, а не после получения неудобного результата. Если поставленная задача выходит за рамки ГОСТ ISO 9864-2014, лаборатория согласует другой способ исследования или объясняет ограничения интерпретации.
Качество результата начинается с представительной пробы. Небольшой фрагмент, вырезанный только у края рулона, не всегда характеризует всю ширину материала. Кромочная зона может отличаться по натяжению, уплотнению или структуре, а локальный дефект способен исказить среднее значение. Поэтому образцы располагают так, чтобы учесть возможную неоднородность полотна и одновременно исключить взаимное наложение участков отбора.
Если материал поступает непосредственно от заказчика уже в виде нарезанных образцов, вместе с ним полезно передать схему отбора. Без такой информации лаборатория может точно измерить предоставленные фрагменты, но не сможет подтвердить, насколько они представляют рулон или партию в целом. Для производственного контроля лучше согласовать размер исходной пробы заранее: это снижает риск повторной передачи материала и позволяет выполнить предусмотренное число определений.
Перед измерением образцы выдерживают и подготавливают в соответствии с требованиями применяемого стандарта и программы испытаний. Состояние геосинтетика может зависеть от влажности, температуры, упаковки и механического воздействия при транспортировании. Складки, загрязнение, посторонняя влага или потеря части волокон при неаккуратной резке влияют на массу. Образец должен сохранять структуру исследуемого полотна, иметь чётко определяемую площадь и не содержать случайных включений, не относящихся к продукции.
Из исходной пробы подготавливают несколько отдельных образцов. Их размеры и расположение выбирают по методике, чтобы получить набор независимых определений. Площадь каждого образца должна быть известна с требуемой точностью. Для вырубки используют инструмент, позволяющий получить стабильную геометрию без растяжения, смятия или потери волокон по контуру.

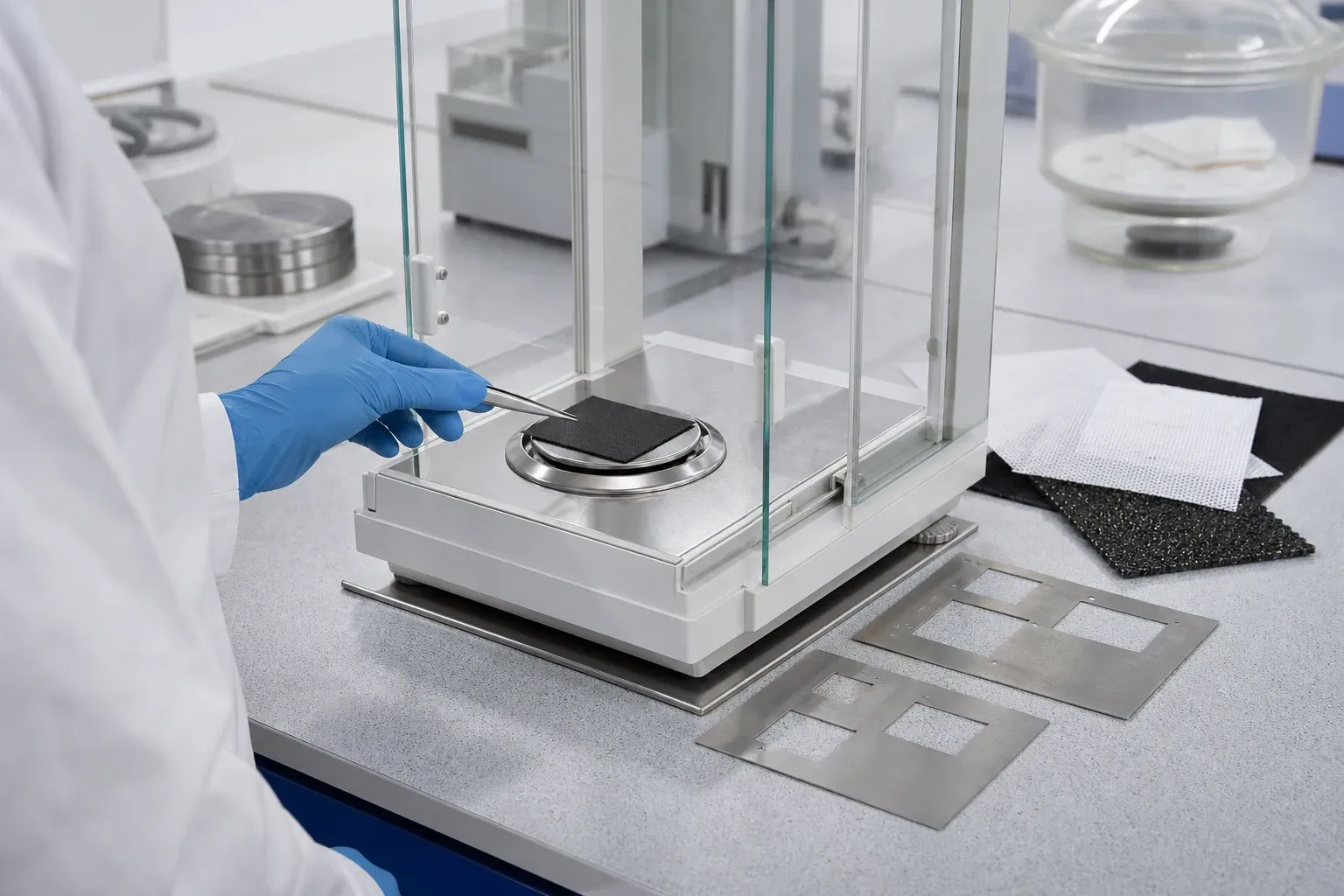

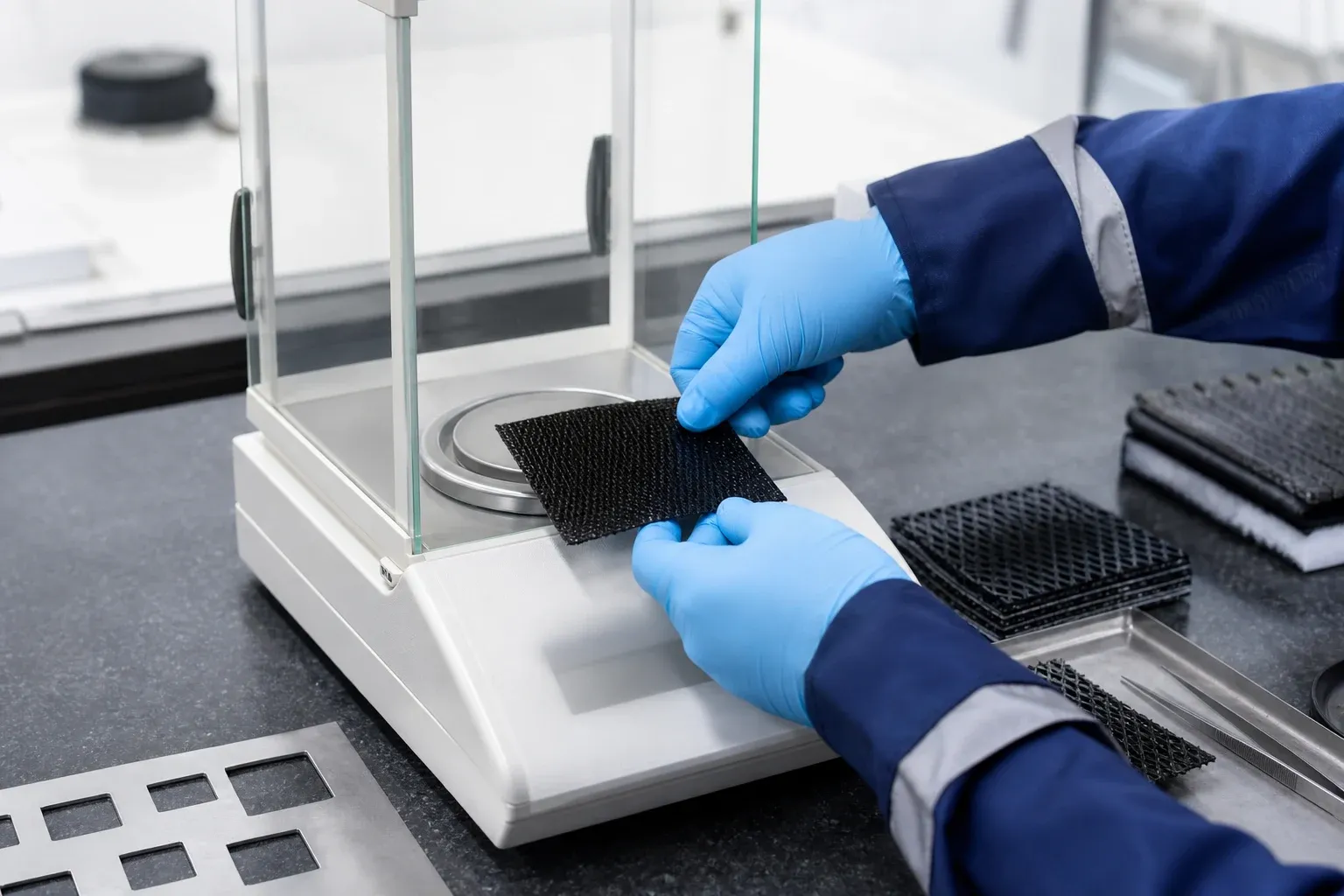

Каждый подготовленный фрагмент взвешивают на поверенном оборудовании с подходящим диапазоном и разрешением. Затем массу соотносят с площадью и пересчитывают в граммы на квадратный метр. Если образцы имеют одинаковую геометрию, расчёт остаётся единообразным для всей серии; при различии размеров площадь учитывают отдельно. Итог формируют на основании результатов всех предусмотренных измерений, а не одного наиболее удобного значения.
Специалист оценивает разброс результатов. Он может отражать естественную неоднородность материала, однако необычно большие различия требуют внимания: необходимо исключить ошибку идентификации, нарушение целостности образца, загрязнение, неточность размеров или выбор нетипичного участка. Лаборатория не корректирует данные под значение из паспорта и не исключает результат без методического основания. Задача испытания — зафиксировать фактическую характеристику предоставленной пробы в контролируемых условиях.
Наиболее частая причина спорных данных — непредставительный отбор. Поверхностная плотность может меняться по ширине и длине рулона, особенно если технология формирования полотна нестабильна. Один небольшой образец не показывает распределение характеристики. Для сравнения партий важны одинаковая схема отбора, сопоставимое состояние материала и единый метод расчёта.
Второй фактор — геометрия образца. Ошибка в площади напрямую переходит в расчёт массы на квадратный метр. Неровная ручная резка, растянутые края или измерение мягкого полотна без установленного порядка создают систематическое отклонение. Использование шаблонов и подходящего режущего инструмента помогает избежать такой погрешности.
Третий фактор — состояние поверхности. Пыль, вода, упаковочные материалы и случайные частицы увеличивают массу, а осыпавшиеся волокна уменьшают её. Нельзя произвольно очищать или сушить образец способом, способным изменить сам материал. Состояние пробы оценивают до испытания и при необходимости согласуют с заказчиком дополнительные действия.
Наконец, важна идентификация. На этикетке, в заявке и в сопроводительной документации должны совпадать марка, партия и наименование. Если в лабораторию передано несколько внешне похожих полотен без устойчивой маркировки, даже технически точное взвешивание не обеспечит полезного результата для входного контроля.
В протоколе результат приводят в установленных единицах и с оформлением, предусмотренным методикой и системой качества лаборатории. Для серии образцов указывают итоговую характеристику, а при необходимости — отдельные значения или показатели разброса. Формат представления позволяет понять, к какой пробе относится результат и по какому нормативному документу выполнено определение.
Сравнивать данные следует с конкретным требованием. Это может быть диапазон в технических условиях, минимальное или номинальное значение в спецификации, допуск закупочного контракта либо характеристика контрольной партии. Если документ содержит только номинал без допуска, одно отличие от заявленной цифры ещё не объясняет его значимость. Критерий соответствия должен быть установлен до интерпретации результата.
При сравнении разных лабораторных протоколов важно проверить, использован ли один и тот же метод, одинаковы ли объект и единицы измерения, а также сопоставимы ли схемы отбора. Значение поверхностной плотности нельзя корректно переносить с отдельного слоя на готовый композит или сравнивать с показателем материала другой конструкции только на основании похожего торгового названия.
Поверхностная плотность удобна для первичной идентификации, но не описывает эксплуатационную работу материала. Для обоснованного выбора геосинтетика её дополняют определением прочности и относительного удлинения при растяжении, сопротивления статическому или динамическому продавливанию, характеристик пор, фильтрационных свойств, устойчивости к климатическим и химическим воздействиям. Состав программы зависит от функции материала в конструкции.
Например, для разделительного геотекстиля важны механическая целостность и способность сохранять фильтрующую функцию. Для армирующего изделия приоритетными становятся прочностные и деформационные характеристики. Для дренирующего геокомпозита оценивают движение воды и устойчивость структуры под нагрузкой. Одинаковая поверхностная плотность не гарантирует одинакового поведения во всех этих задачах, поэтому лабораторные данные рассматривают как систему взаимосвязанных показателей.
Испытание массы на единицу площади часто включают в комплекс входного контроля как быстро проверяемый идентификационный параметр. Если он стабилен, это подтверждает воспроизводимость одного из признаков продукции. Если наблюдается существенное изменение, решение о дополнительных испытаниях принимают с учётом назначения материала, истории поставок и критичности конструкции.
Для согласования работы достаточно направить название материала, сведения о производителе и партии, область применения и документ с требованием к поверхностной плотности. Если результат нужен для приёмки, сертификации, проектного согласования или претензионной работы, цель лучше указать сразу: от неё зависят требования к отбору, идентификации и форме представления данных.
Объём пробы определяют с учётом числа образцов и структуры полотна. Не стоит заранее вырезать минимальные фрагменты без согласования: часть материала потребуется для представительного распределения точек отбора, а края исходной пробы могут быть исключены. Рулонный образец следует упаковать так, чтобы он не намок, не загрязнился и не получил новых складок при перевозке.
По завершении КЕТЕР оформляет официальный протокол испытаний с идентификацией образца, ссылкой на применённый метод и полученными значениями. Документ можно использовать в составе технической документации, при контроле поставки или сравнении продукции. Лаборатория фиксирует измеренный показатель и условия его получения; решение о соответствии принимают по заранее установленным требованиям заказчика, проекта или нормативного документа.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
Профессиональный словарь
Короткие определения показателей, методов и свойств, которые используются на этой странице.
Отношение массы лабораторного образца материала к его площади, определённое после установленного кондиционирования и подготовки.
Полимерный или преимущественно полимерный материал, применяемый в контакте с грунтом и другими строительными средами для выполнения разделяющей, армирующей, фильтрующей, дренирующей, барьерной или защитной функции.
Проницаемый геосинтетический материал текстильной структуры, используемый для разделения, фильтрации, защиты, дренирования или армирования грунтовых и строительных слоёв.
Геотекстиль, сформированный регулярным взаимным переплетением двух или более систем полимерных нитей, волокон либо лент.
Геотекстиль из ориентированных или хаотично расположенных волокон, скреплённых механическим, термическим, химическим либо комбинированным способом.
Плоский геосинтетический материал с регулярной открытой структурой из несущих рёбер и соединительных узлов, преимущественно применяемый для армирования.
