Испытание · Геосинтетические материалы
Лаборатория КЕТЕР определяет коэффициент фильтрации геотекстиля в направлении, перпендикулярном плоскости полотна, по ГОСТ Р 52608-2006. Метод характеризует способность материала пропускать воду при заданных условиях.
Определяемые показатели
Об испытании
Фильтрация перпендикулярно плоскости полотна характеризует способность геотекстильного материала пропускать воду через свою толщину. Этот показатель важен для разделительных, фильтрующих и дренирующих конструкций: полотно должно удерживать частицы грунта и одновременно не создавать недопустимого сопротивления потоку. Недостаточная пропускная способность может привести к росту порового давления, накоплению воды и изменению работы основания.
Лаборатория КЕТЕР определяет коэффициент фильтрации и связанные характеристики по ГОСТ Р 52608-2006 в пределах области применения метода. Испытание проводят для геотекстильных материалов — нетканых, тканых, трикотажных — и отдельных изделий на их основе, если их структура позволяет корректно реализовать предусмотренную схему. Результат оформляют официальным протоколом.
В грунтовой конструкции геотекстиль отделяет материалы с разным зерновым составом. Вода должна проходить через границу, а частицы — оставаться в своём слое. Если поры слишком крупны, возможна миграция грунта. Если сопротивление потоку чрезмерно, на границе накапливается вода. Поэтому фильтрационную способность рассматривают вместе с характеристикой пор и свойствами контактирующего грунта.
Поток перпендикулярно полотну возникает в дренажных обсыпках, дорожных основаниях, откосах и других конструкциях. Он отличается от движения воды вдоль плоскости геокомпозита. Для этих направлений применяют разные показатели и испытательные схемы.
Лабораторный коэффициент описывает чистый подготовленный образец в установленных условиях. В эксплуатации на результат влияют сжатие, загрязнение пор, частицы грунта, биологические процессы и длительность. Поэтому протокол служит характеристикой материала для проектного анализа, а не полной моделью жизненного цикла фильтра.
Метод применяют к полотнам с водопроницаемой структурой. Для нетканого геотекстиля поток проходит через сеть пор между волокнами. В тканом материале существенны промежутки между нитями и структура переплетения. Трикотажные и композиционные изделия имеют собственную геометрию каналов.
До начала лаборатория оценивает применимость к конкретному объекту. Если изделие содержит непроницаемую мембрану, толстый дренажный сердечник или несколько функциональных слоёв, испытание всего композита может иметь иной смысл. Заказчику следует указать, требуется ли характеристика готового изделия или отдельного фильтрующего компонента.
Материал с крупными ячейками либо сильно рельефной поверхностью также требует проверки методических ограничений. Решение принимают до подготовки образцов, чтобы результат можно было корректно интерпретировать.
Фильтрационные свойства чувствительны к неоднородности полотна. Локальное изменение плотности, толщины или структуры пор влияет на поток. Поэтому образцы распределяют по ширине исходной пробы и не вырезают все определения из одного небольшого участка.
Пробу защищают от пыли, грунта, масла и других загрязнений. Частицы, попавшие в поры при хранении или доставке, уменьшают пропускную способность. При этом произвольная интенсивная очистка тоже способна изменить структуру, поэтому состояние материала фиксируют до испытания.
Лаборатория идентифицирует наименование, изготовителя, партию, тип и назначение. Для материала, уже извлечённого из конструкции, отдельно описывают срок и условия эксплуатации. Такой образец характеризует фактическое загрязнённое состояние и не сопоставим напрямую с новой продукцией без контрольной серии.

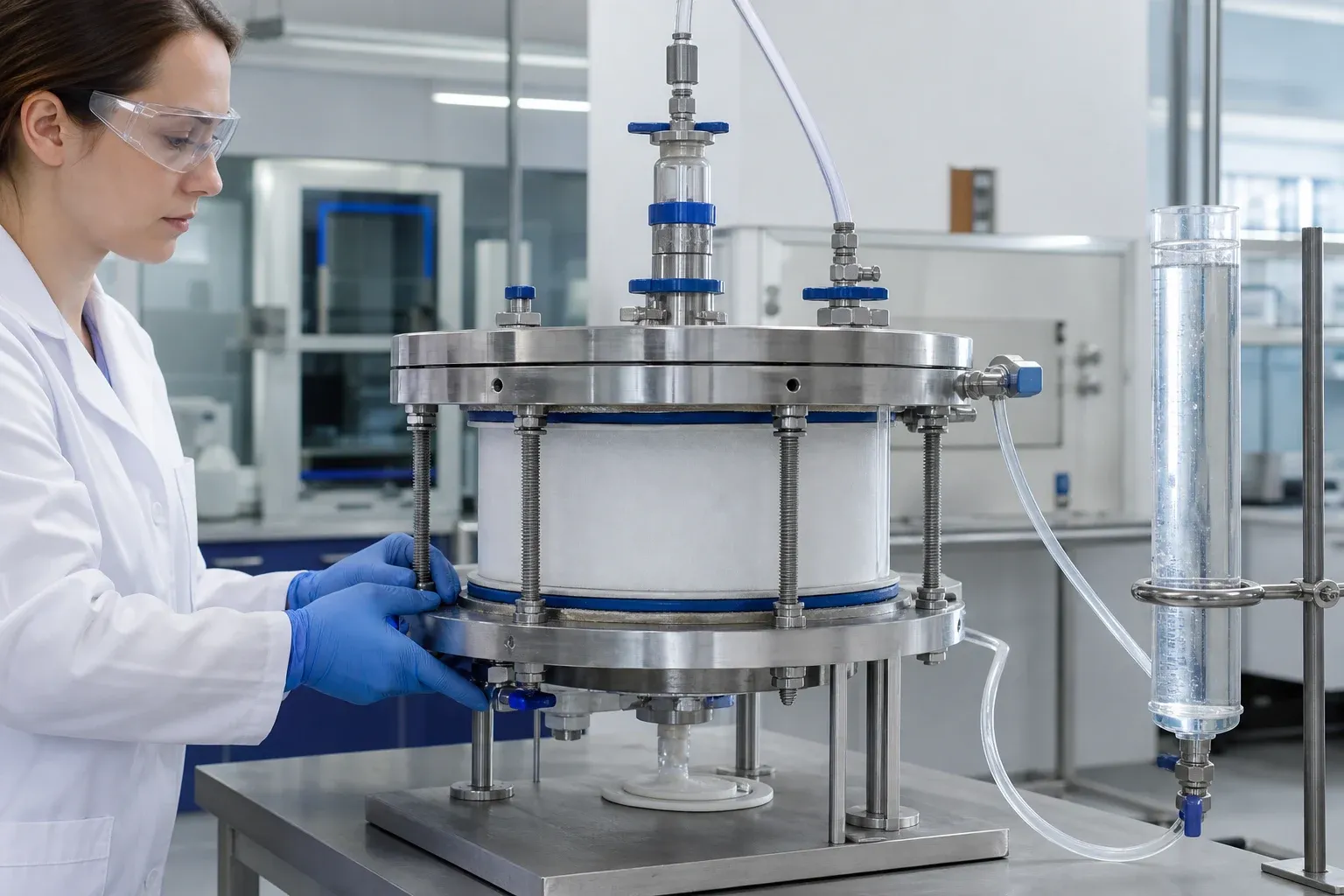

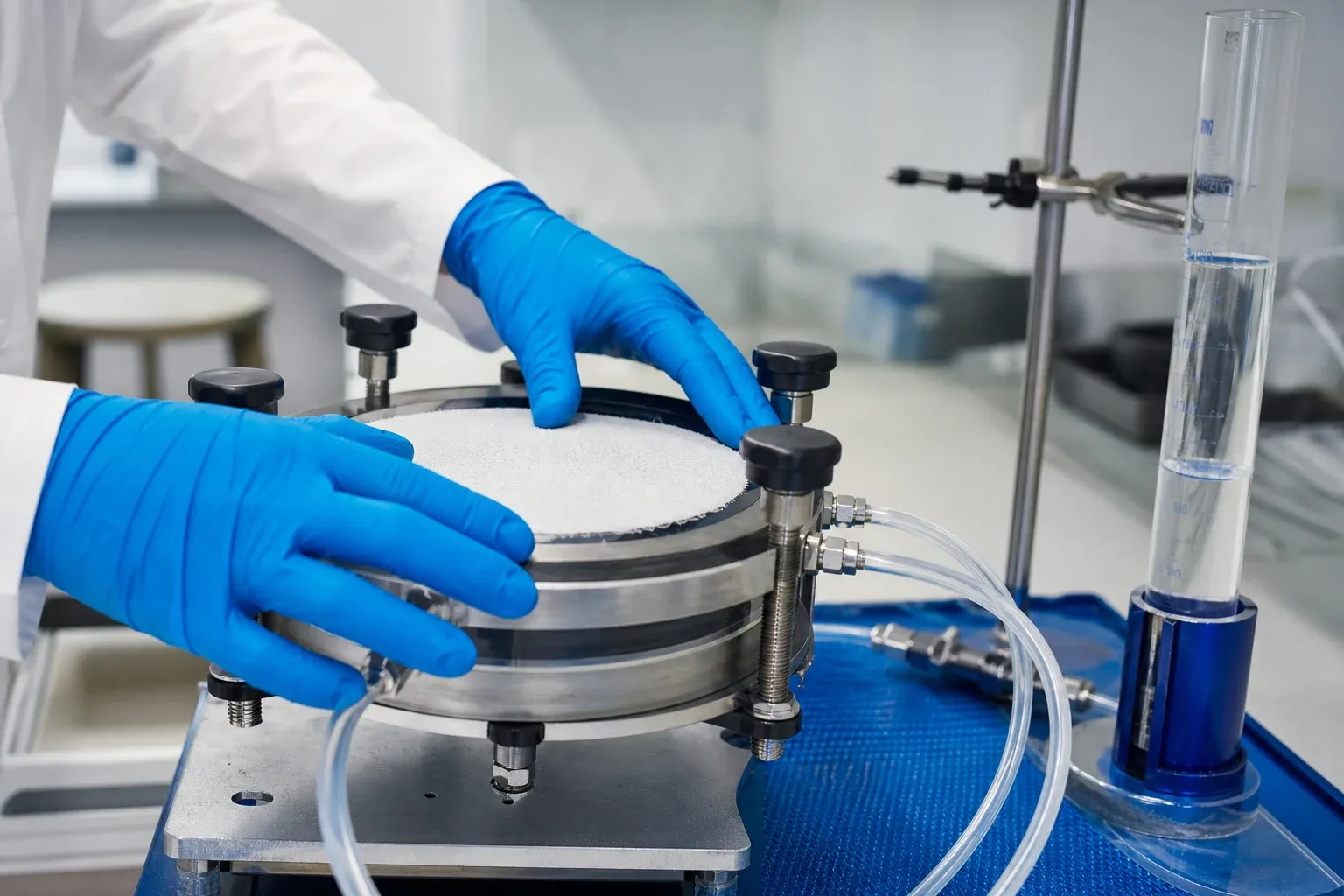

Образец устанавливают в испытательную ячейку так, чтобы вода проходила нормально, то есть перпендикулярно его поверхности. Закрепление должно исключать обходной поток по краю. Система создаёт и измеряет установленную разность напоров или иной предусмотренный режим, а также регистрирует объём воды и время.
Перед основной серией удаляют факторы, способные исказить поток, по процедуре метода. Воздух в порах может блокировать часть сечения, поэтому подготовка и насыщение имеют принципиальное значение. Температура воды также учитывается, поскольку её вязкость влияет на скорость движения.
Из измеренных величин рассчитывают характеристику фильтрации. В зависимости от представления это может быть коэффициент, скорость или показатель водопроницаемости при установленном напоре. В протоколе единицы и условия должны быть однозначны.
Для корректного описания материала важно соблюдать область режима, предусмотренную методом. При изменении гидравлического градиента связь между потоком и напором может меняться. Если измерения проведены в несопоставимых диапазонах, одинаковое название показателя не гарантирует одинакового физического смысла.
Серия при нескольких условиях позволяет проверить устойчивость зависимости и исключить случайную ошибку. Лаборатория контролирует установление потока, отсутствие утечек и стабильность измеряемых величин.
Результат нельзя переносить на любую толщину или число слоёв простым умножением. Два сложенных полотна создают контактную границу и могут уплотняться иначе. Многослойную систему исследуют или рассчитывают по отдельно обоснованной схеме.
Главный технический риск — боковой обход воды. Если между образцом и ячейкой остаётся канал, измеренный поток будет выше фактической пропускной способности полотна. Уплотнение по контуру должно удерживать воду и не пережимать рабочую площадь.
Воздушные включения дают противоположный эффект, уменьшая активное сечение. Подготовка воды и образца выполняется единообразно. Температуру контролируют или учитывают при обработке.
На результат влияет сжатие материала. Мягкий нетканый геотекстиль при сильной фиксации становится тоньше и меняет поровую структуру. Условия установки должны соответствовать методу. Если требуется фильтрация под внешней нагрузкой, это отдельная задача.
Неоднородность и локальные дефекты отражаются в разбросе серии. Одно значение недостаточно для оценки рулона. Представительный отбор помогает увидеть реальную стабильность продукции.
В протоколе проверяют направление потока, режим, единицы и состояние образца. Термины «коэффициент фильтрации», «водопроницаемость» и «нормальная проницаемость» в разных документах могут иметь разные определения. Сравнивать следует только данные, полученные совместимым методом.
Большее значение не всегда означает лучший материал. Фильтр должен одновременно пропускать воду и удерживать грунт. Избыточно открытая структура может иметь высокий поток, но не соответствовать удерживающей функции. Поэтому результат сопоставляют с характеристикой пор и гранулометрическим составом грунта.
Критерий берут из проекта, стандарта на продукцию или технических условий. Лаборатория сообщает фактическую характеристику; пригодность для конструкции определяют в рамках фильтрационного расчёта и требований к долговечности.
Характерный размер пор описывает геометрическую способность полотна задерживать частицы, а фильтрация — гидравлическую способность пропускать воду. Эти показатели связаны структурой, но один не рассчитывается надёжно из другого без модели.
Для выбора геотекстиля их рассматривают совместно. Поры должны быть достаточно малы для удержания грунта и достаточно открыты для пропуска воды. Дополнительно учитывают риск кольматации, неравномерность грунта и изменение структуры под нагрузкой.
Испытания на растяжение и продавливание дополняют оценку, поскольку фильтр должен сохранить целостность при монтаже. Высокая начальная водопроницаемость не имеет значения, если полотно разорвано или сильно деформировано.
Производитель использует контроль для оценки стабильности формирования полотна. Изменение плотности, диаметра волокон и степени скрепления может изменить поток. Периодические испытания помогают увидеть отклонение технологии.
Заказчик применяет протокол при входном контроле и сравнении поставщиков. Для корректного сравнения образцы исследуют в одной лабораторной схеме и сопоставимом состоянии. Данные из паспорта проверяют на совпадение метода и единиц.
При обследовании конструкции можно сравнить новую и эксплуатировавшуюся пробу, чтобы оценить изменение пропускной способности. Однако извлечение и очистка способны повлиять на материал, поэтому программу и интерпретацию согласуют заранее.
Направьте полное название, изготовителя, партию, тип геотекстиля, назначение и нормативный документ. Если материал входит в геокомпозит, опишите слои и укажите, что именно требуется исследовать. Для проектной задачи полезны сведения о грунте и ожидаемом направлении потока.
Объём пробы должен позволять распределённый отбор серии. Полотно упаковывают чистым и сухим, не складывают в загрязнённую тару и не маркируют рабочую область веществами, способными закрыть поры.
КЕТЕР проводит испытание по ГОСТ Р 52608-2006 и оформляет официальный протокол. Результаты применяют для входного контроля, гидравлического расчёта, сравнения материалов и подтверждения характеристик фильтрующего геосинтетика.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
Профессиональный словарь
Короткие определения показателей, методов и свойств, которые используются на этой странице.
Лабораторная характеристика способности материала пропускать воду при заданном гидравлическом градиенте, направлении потока и условиях метода.
Полимерный или преимущественно полимерный материал, применяемый в контакте с грунтом и другими строительными средами для выполнения разделяющей, армирующей, фильтрующей, дренирующей, барьерной или защитной функции.
Проницаемый геосинтетический материал текстильной структуры, используемый для разделения, фильтрации, защиты, дренирования или армирования грунтовых и строительных слоёв.
Геотекстиль, сформированный регулярным взаимным переплетением двух или более систем полимерных нитей, волокон либо лент.
Геотекстиль из ориентированных или хаотично расположенных волокон, скреплённых механическим, термическим, химическим либо комбинированным способом.
Плоский геосинтетический материал с регулярной открытой структурой из несущих рёбер и соединительных узлов, преимущественно применяемый для армирования.
Начать работу
Опишите материал, нужный показатель и цель получения протокола — проверим применимость методики и уточним подготовку образцов.
