Испытание · Геосинтетические материалы
Лаборатория КЕТЕР определяет характерный размер пор геотекстиля по ISO 12956:2019. Показатель описывает фильтрационную структуру полотна и помогает сопоставить материал с гранулометрией контактирующего грунта.
Определяемые показатели
Об испытании
Характерный размер пор описывает открытую структуру геотекстиля и помогает оценить его способность удерживать частицы грунта. Для фильтрующего материала недостаточно быть водопроницаемым: полотно должно ограничивать миграцию частиц и одновременно пропускать воду. ISO 12956:2019 устанавливает метод определения характерного размера пор геотекстиля и изделий из него с использованием стандартизованной процедуры просеивания.
Лаборатория КЕТЕР проводит испытание и оформляет официальный протокол с идентификацией образца, ссылкой на метод и полученными значениями. Результат применяют при подборе фильтрующего геотекстиля, входном контроле, сравнении продукции и подтверждении требований проектной документации.
Геотекстиль содержит множество пор разной формы и размера. Нельзя описать такую структуру диаметром одного видимого отверстия. Характерный показатель получают через прохождение стандартизованных частиц и статистическое представление открытой структуры.
Технический смысл связан с удержанием грунта. Если характерные отверстия слишком велики относительно частиц, возможен вынос. Если структура чрезмерно закрыта, возрастает риск сопротивления потоку и кольматации. Оптимальный диапазон зависит от гранулометрического состава, неоднородности грунта, направления потока и условий конструкции.
Показатель не является абсолютной гарантией фильтрационной стабильности. На объекте материал сжимается, загрязняется и контактирует с реальным грунтом. ISO 12956 даёт воспроизводимую характеристику нового образца для дальнейшего инженерного анализа.
В тканом полотне поры формируются переплетением нитей и могут иметь регулярную геометрию. В нетканом материале сеть волокон создаёт извилистые каналы и широкое распределение отверстий. Термическое или механическое скрепление изменяет их форму.
У многослойного изделия итоговая открытость определяется совместной работой слоёв. Если один слой выполняет фильтрующую функцию, заказчику важно указать, требуется ли исследование всего композита. Разделение слоёв меняет структуру и не всегда допустимо.
Рельеф, направление и локальная плотность влияют на результат. Поэтому проба должна представлять ширину полотна, а не один визуально удобный участок.
Образцы распределяют по исходному материалу, избегая взаимного наложения зон. Кромки и повреждения от упаковки исключают при определении типовой характеристики, если задача не состоит в исследовании дефекта.
Полотно должно быть чистым. Пыль, грунт, масла и маркировочные вещества закрывают поры. Нельзя также агрессивно очищать пробу: вытягивание волокон или промывка под давлением способна изменить структуру.
Лаборатория фиксирует название, изготовителя, партию, тип и назначение. Для эксплуатировавшегося геотекстиля результат характеризует фактическое состояние после кольматации и не сопоставим напрямую с новой продукцией без контрольной серии.
На образец помещают стандартизованный гранулированный материал с известным распределением размеров. Система подвергается установленному механическому воздействию, благодаря которому частицы взаимодействуют с порами. Часть проходит через полотно, часть остаётся.
Прошедший материал собирают и анализируют. По распределению частиц определяют характерный размер, связанный с долей прохождения. Все параметры — состояние гранул, масса, режим и продолжительность — должны соответствовать методу.

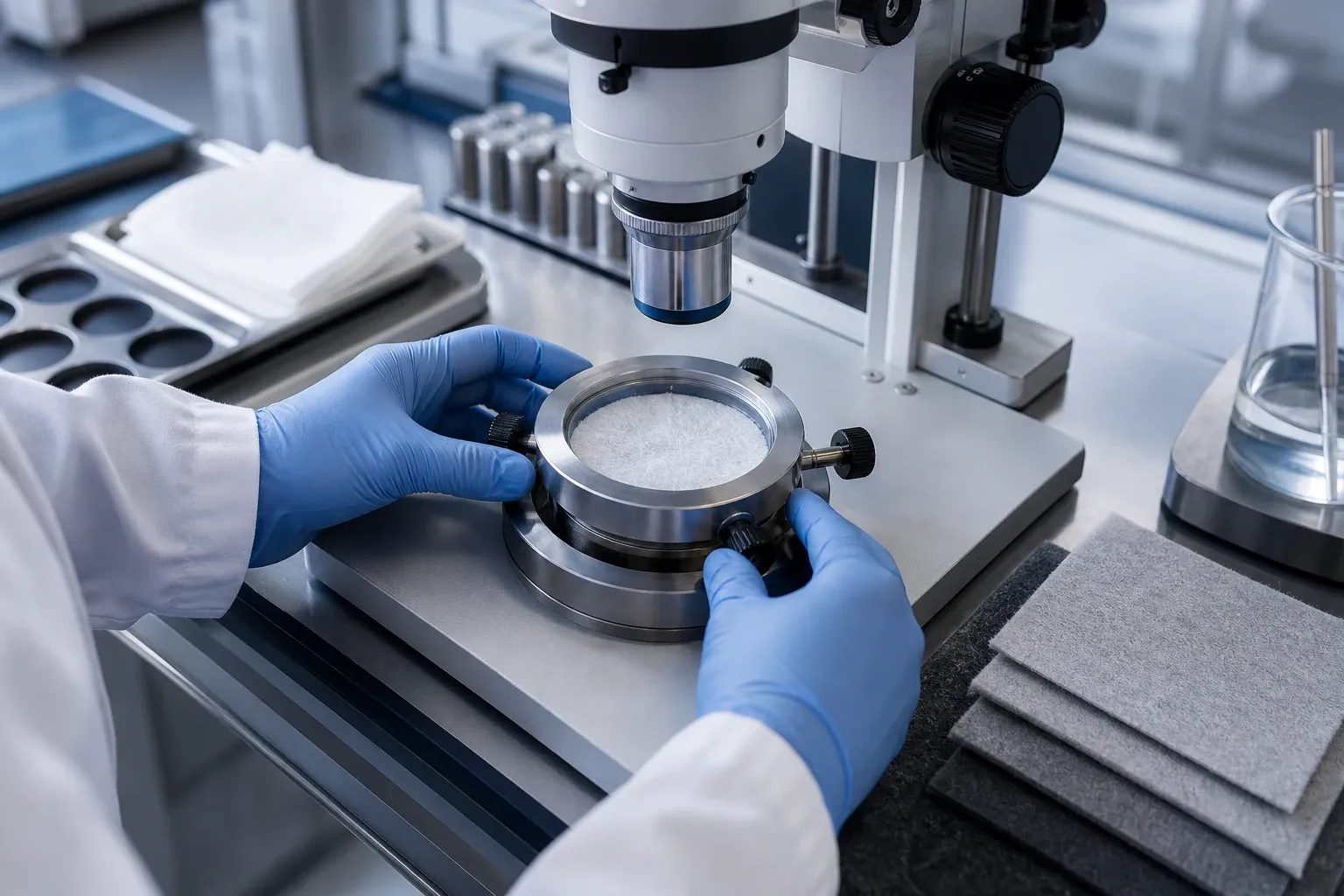

Геотекстиль закрепляют без произвольного натяжения и складок. Рабочая площадь должна быть определена, а прошедшие частицы — собраны без потерь и постороннего загрязнения.
Результат зависит от формы, плотности, сухости и распределения испытательных частиц. Они выступают измерительным инструментом, поэтому их характеристики контролируют. Использование случайного песка не обеспечивает сопоставимость.
Слипшиеся влажные частицы проходят иначе, чем сухие. Разрушение гранул во время процедуры меняет распределение. Подготовка и обращение выполняются по стандарту.
Количество также влияет на взаимодействие. Слишком толстый слой создаёт иной режим, слишком малый — недостаточную статистику. Лаборатория соблюдает установленную дозировку.
После процедуры прошедшую фракцию разделяют по размерам и определяют распределение. На этой основе рассчитывают характерный размер пор. Серия образцов позволяет получить представительное значение и оценить разброс.
Различия между отдельными определениями могут отражать неоднородность полотна. Для нетканого материала это естественно в определённых пределах. Необычно большой разброс требует проверки пробы и процедуры.
Единицы и обозначение должны соответствовать ISO 12956:2019. При сравнении с данными другого стандарта проверяют определение показателя: одинаковые числовые индексы могут быть получены разными способами.
Главные факторы — состояние пор и испытательных частиц. Загрязнение закрывает каналы, а потеря прошедшего материала искажает распределение. Оборудование очищают между сериями.
Закрепление образца не должно сжимать или растягивать рабочую область. Для мягкого геотекстиля изменение толщины и ориентации волокон способно изменить открытость.
Механический режим должен быть воспроизводимым. Амплитуда, частота и время влияют на прохождение. Ручное встряхивание не является эквивалентом стандартной процедуры.
Представительный отбор критичен. Один локальный участок не описывает рулон, особенно при полосовой неоднородности производства.
Размер пор отвечает за геометрическую часть фильтрации, а водопроницаемость — за движение воды через толщину. Между ними есть связь, но прямого универсального пересчёта нет. Толщина, извилистость каналов и поверхность волокон влияют на поток.
Материал с крупными порами может пропускать много воды, но недостаточно удерживать мелкий грунт. Материал с малыми порами может лучше удерживать частицы, но иметь повышенное гидравлическое сопротивление. Проектный выбор балансирует критерии.
Дополнительно учитывают механическую прочность. Фильтр должен сохранить поровую структуру после укладки. Разрыв или сильная деформация меняют фактический размер отверстий.
Сравнивать результат следует с требованием для конкретного грунта и функции. Самое малое значение не означает автоматически лучшее качество. Избыточно закрытая структура может кольматироваться и препятствовать отводу воды.
Протокол относится к чистой переданной пробе и методу ISO 12956:2019. Реальная работа требует расчёта и оценки контактного грунта. Лаборатория предоставляет измеряемую характеристику, а критерий соответствия устанавливает проект или норматив.
Если в документации указан показатель Q90 или O90 по другому методу, необходимо проверить эквивалентность. Обозначение без ссылки на стандарт недостаточно для прямого сравнения.
Направьте полное название, изготовителя, партию, тип геотекстиля, назначение и нормативный критерий. Для геокомпозита опишите слои. Если задача проектная, полезно приложить гранулометрический состав грунта.
Объём пробы согласуют заранее. Полотно упаковывают чистым, сухим и без складок. Не наносят маркировку на рабочую область и не очищают материал способом, меняющим волокна.
КЕТЕР проводит определение характерного размера пор по ISO 12956:2019 и выдаёт официальный протокол. Данные применяют при выборе фильтра, входном контроле и подтверждении характеристик геотекстиля.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
Профессиональный словарь
Короткие определения показателей, методов и свойств, которые используются на этой странице.
Лабораторно определяемая характеристика поровой структуры материала, выраженная размером частиц или отверстий, связанным с установленной долей прохождения либо удержания в выбранном методе.
Полимерный или преимущественно полимерный материал, применяемый в контакте с грунтом и другими строительными средами для выполнения разделяющей, армирующей, фильтрующей, дренирующей, барьерной или защитной функции.
Проницаемый геосинтетический материал текстильной структуры, используемый для разделения, фильтрации, защиты, дренирования или армирования грунтовых и строительных слоёв.
Геотекстиль, сформированный регулярным взаимным переплетением двух или более систем полимерных нитей, волокон либо лент.
Геотекстиль из ориентированных или хаотично расположенных волокон, скреплённых механическим, термическим, химическим либо комбинированным способом.
Плоский геосинтетический материал с регулярной открытой структурой из несущих рёбер и соединительных узлов, преимущественно применяемый для армирования.
