Лаборатория КЕТЕР испытывает соединения геосинтетических материалов по ГОСТ Р 56338-2015: определяет прочность при растяжении, отрыве и сдвиге, а также сопоставляет прочность шва с основным материалом. Испытание показывает, где и как разрушается соединение под нагрузкой.
Определяемые показатели
Об испытании
Соединение полотен часто оказывается наиболее уязвимым участком геосинтетической конструкции. Основной материал может иметь высокий запас прочности, но фактическая передача усилия зависит от шва: его геометрии, способа выполнения, состояния кромок и качества монтажа. ГОСТ Р 56338-2015 предусматривает определение прочности при растяжении и оценку шва при отрыве или сдвиге, а также сопоставление прочности соединения с прочностью основного материала.
Лаборатория КЕТЕР проводит испытания геосинтетических материалов и соединений по приложениям А, Б и В ГОСТ Р 56338-2015 в пределах применимости метода. Результат оформляют официальным протоколом с идентификацией образца, схемой исследования и полученными значениями. Данные используют при входном контроле, квалификации технологии соединения, проверке монтажных работ и подготовке технической документации.
Рулонная продукция имеет ограниченную ширину, поэтому на объекте отдельные полотна соединяют в единую систему. В зависимости от материала и функции применяют сварку, термическое соединение, сшивание или другой предусмотренный способ. Шов меняет структуру: в нём появляются зона наложения, проколы, термически изменённый полимер, дополнительные нити или локальная жёсткость.
При растяжении нагрузка может передаваться через соединение сдвигом, отрывом либо сочетанием механизмов. Один и тот же шов показывает разные результаты при разных схемах. Поэтому недостаточно указать единственное слово «прочность»: в заявке и протоколе должна быть понятна конфигурация образца и направление усилия.
Сравнение с основным материалом показывает, насколько соединение использует прочностной потенциал полотна. Если разрушение стабильно происходит по шву при значительно меньшем усилии, именно соединение ограничивает работу системы. Если образец разрушается вне шва, это может свидетельствовать о высокой эффективности соединения, но характер разрушения всё равно необходимо документировать.
Метод используют для геосинтетических материалов, применяемых в дорожных конструкциях, включая изделия для армирования нижних слоёв основания из несвязных материалов. В области применения учитывают тип полотна, прочностной диапазон и конструкцию соединения. До начала специалист проверяет, соответствует ли переданный объект предусмотренной схеме.
Испытание заказывают производители при разработке заводского соединения, подрядчики при квалификации монтажной технологии и заказчики при контроле выполненных швов. Оно полезно при выборе параметров сварки или шитья, сравнении исполнителей и анализе причины локального разрушения.
Для проектной работы результат рассматривают вместе с нагрузкой, направлением армирования, длиной нахлёста и условиями эксплуатации. Лабораторная прочность шва не является готовой допустимой нагрузкой: при расчёте учитывают длительность, повреждения, ползучесть и коэффициенты надёжности.
Наиболее информативно испытывать шов, выполненный тем способом и на том оборудовании, которые планируют применять на объекте. Заказчик передаёт технологические параметры, обозначение материалов, ориентацию полотен и данные исполнителя. Для сварных соединений важны режим и состояние поверхности; для сшитых — тип нити, строчки, шаг и расстояние от кромки.
Если лаборатории передают готовый фрагмент, шов должен иметь достаточную длину для подготовки серии образцов. Короткий демонстрационный участок не позволяет оценить повторяемость. В нём могут отсутствовать зоны запуска и стабильного режима, характерные для реального процесса.
Основной материал также отбирают представительно. Его прочность нужна для сопоставления с соединением. Образцы шва и полотна должны относиться к одной партии и иметь согласованное направление. Смешение разных рулонов или направлений создаёт неверное отношение характеристик.
При испытании на отрыв усилие стремится раскрыть соединение. Такая схема чувствительна к адгезии или закреплению элементов по линии шва. Разрушение может распространяться вдоль соединения, начинаться с края или переходить в основной материал.
При сдвиге полотна нагружают так, чтобы они передавали усилие вдоль плоскости соединения. Здесь важны ширина рабочей зоны, равномерность передачи и способность шва удерживать относительное перемещение слоёв. Для нахлёсточных соединений эта схема часто ближе к их работе, но выбор определяется конструкцией и документом.
Нельзя сравнивать значения отрыва и сдвига как один показатель. Это разные напряжённые состояния. В технической документации должны быть указаны требуемая схема, единицы и критерий.

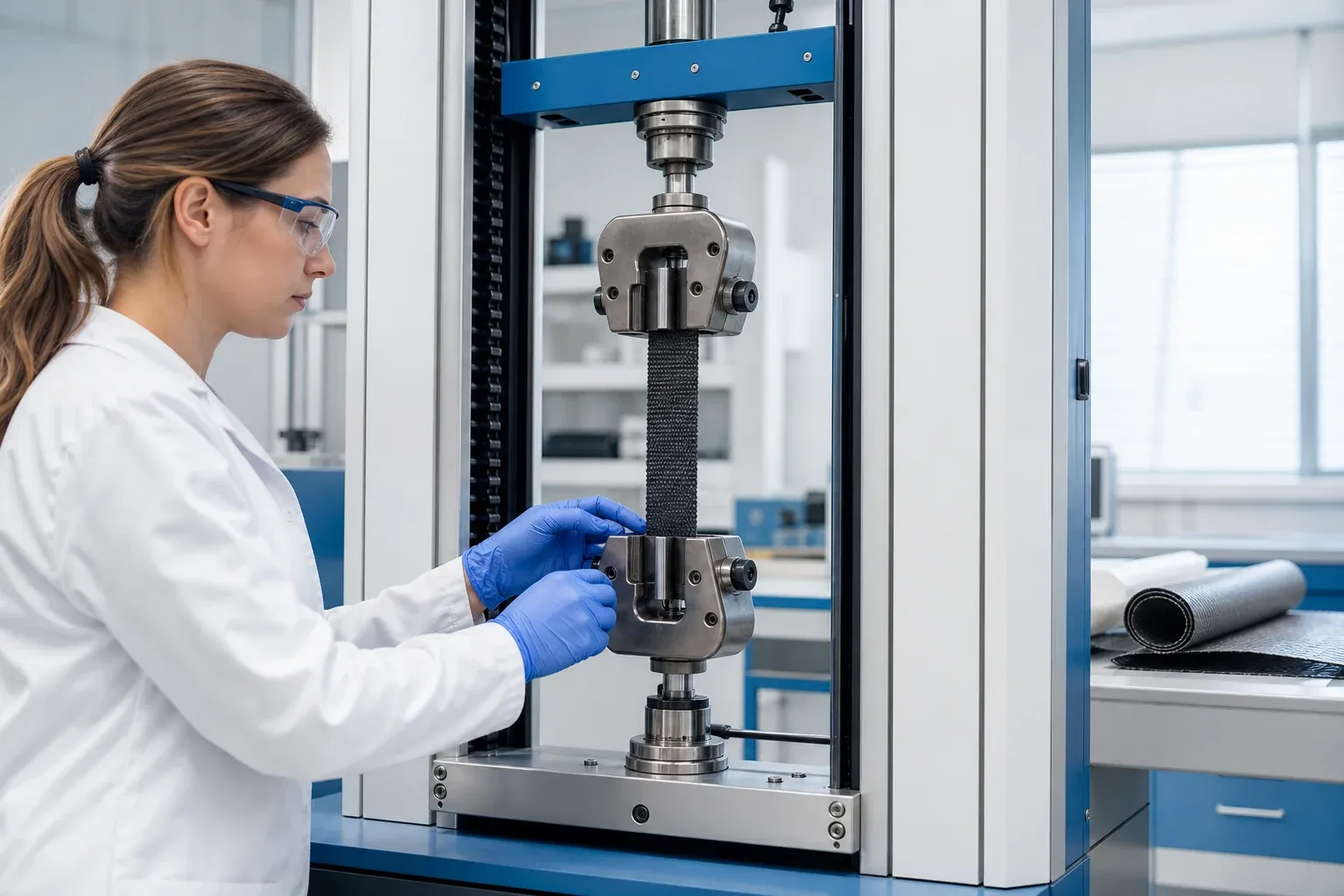

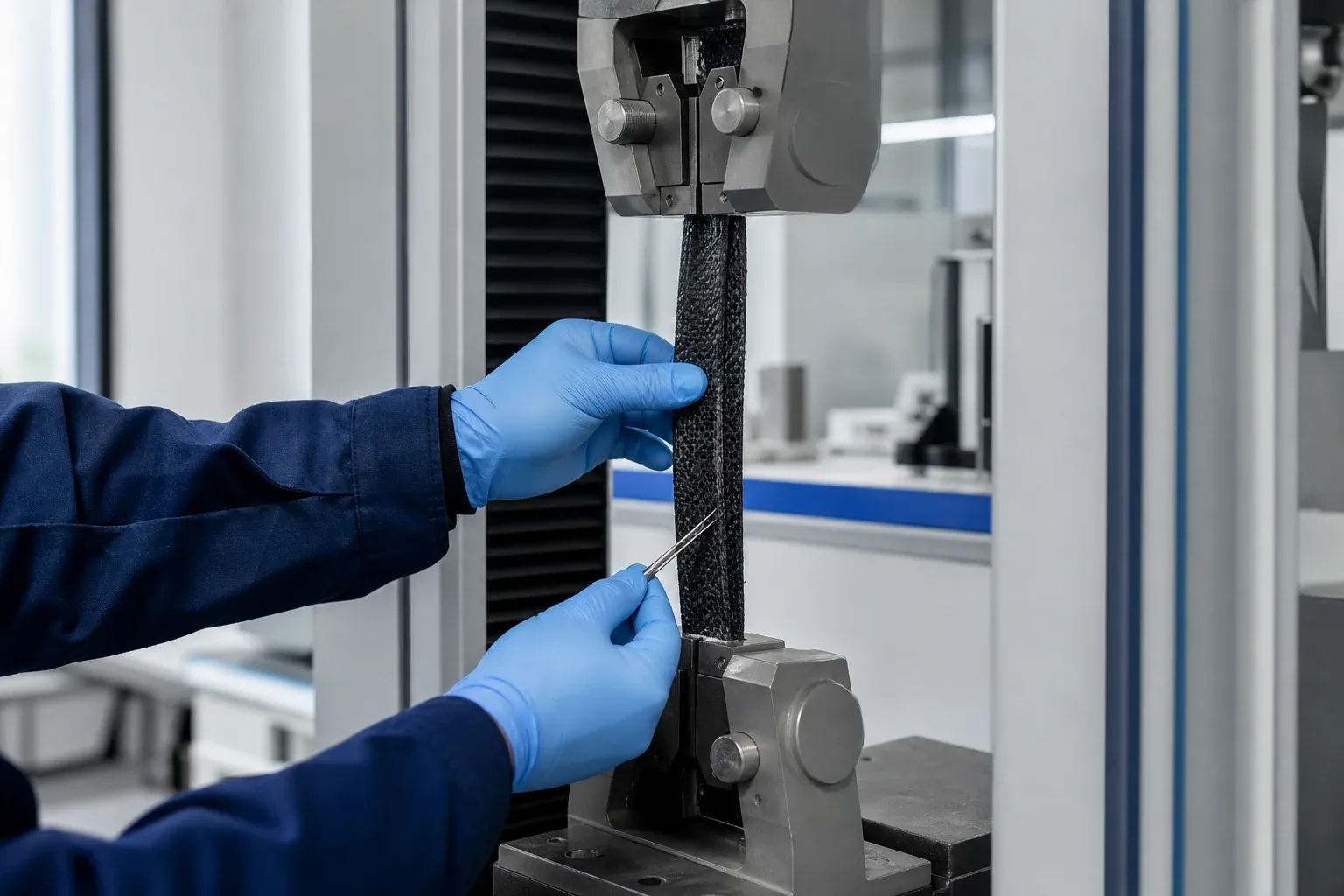

Подготовленный образец устанавливают в зажимы испытательной машины. Фиксация должна исключать проскальзывание и преждевременное повреждение у захвата. Образец выравнивают относительно направления усилия, чтобы шов нагружался по заданной схеме без перекоса.
Машина растягивает образец с установленным режимом и регистрирует усилие и перемещение. Специалист наблюдает за развитием разрушения: по соединению, в зоне термического влияния, по линии проколов либо в основном полотне. Этот характер помогает понять, какой элемент ограничил прочность.
Испытывают серию образцов. Один удачный шов не характеризует технологию, если остальные выполнены нестабильно. Итоговая обработка отражает типичный уровень и разброс, а нетипичные результаты оценивают по правилам метода.
Для расчёта эффективности соединения результаты шва сопоставляют с прочностью основного полотна, определённой совместимо. Отношение показывает, какая доля исходной способности материала реализуется в соединении. Оно удобно для сравнения технологий, но требует корректного знаменателя.
Если прочность полотна взята из паспорта другой партии или получена по иной методике, отношение теряет точность. Контрольные образцы должны быть исследованы в той же программе. Важно также совпадение направления: продольная прочность не заменяет поперечную, если шов нагружен иначе.
Высокое отношение не отменяет проверку абсолютного значения. Слабый материал и слабый шов могут дать формально хороший процент. Проектная пригодность оценивается по обоим показателям.
Для сварного шва критичны температура, давление, скорость и чистота поверхности. Недостаточное воздействие не формирует связь, а чрезмерное может ослабить основной материал. Неравномерный режим создаёт чередование прочных и слабых зон.
Для сшитого соединения важны нить, шаг, конфигурация строчки и расстояние от кромки. Слишком близкое расположение может вызвать вырыв края, а несоответствующая нить — разрушиться до включения полотна. Повреждение материала иглой также влияет на работу.
На лабораторный результат воздействуют геометрия образца, положение шва, соосность и закрепление. Перекос распределяет усилие неравномерно. Проскальзывание в зажиме или разрушение непосредственно у него не характеризует соединение.
Состояние шва после хранения и монтажа должно быть известно. Загрязнение, влага, перегиб или старение способны изменить характеристику. Если требуется оценить долговечность, исследуют контрольную и подвергнутую воздействию серии по отдельной программе.
В протоколе проверяют вид соединения, схему нагружения, направление, единицы и характер разрушения. Число без этих сведений не позволяет корректно сравнить швы. Для решения о соответствии нужен критерий из проекта, технических условий или стандарта на продукцию.
Среднее значение показывает общий уровень серии, а разброс — повторяемость технологии. Для монтажного процесса стабильность может быть не менее важна, чем высокий максимум: единичные слабые участки создают локальный риск.
Результат относится к испытанным образцам. Он не подтверждает автоматически все швы объекта, если не установлена программа производственного контроля и прослеживаемый отбор. Для приёмки заранее определяют частоту, места и порядок получения проб.
Прочность соединения рассматривают вместе с растяжением основного материала, ползучестью и повреждаемостью. Шов, выдерживающий кратковременную нагрузку, может по-другому вести себя длительно. Воздействие температуры, химической среды и микроорганизмов также проверяют отдельными методами, если оно актуально.
Для геосотовых и открытых структур может потребоваться специальная оценка узлов или швов. Для мембран важны герметичность и отсутствие каналов, которые не определяются только механическим усилием. Состав контроля выбирают по функции соединения.
Если задача — квалификация технологии, полезно исследовать несколько режимов и сопоставить не только среднее усилие, но и характер разрушения. Оптимальным является не просто самый высокий результат, а воспроизводимый режим без критического ослабления полотна.
Направьте название и партию материала, описание соединения, технологические параметры, направление полотен и требуемую схему. Приложите норматив или проектный критерий. Если шов выполнен на объекте, укажите место и порядок отбора.
Размер фрагмента согласуют заранее. Он должен позволять подготовить серию образцов шва и контрольные образцы основного материала. Соединение защищают от новых перегибов, разрыва и загрязнения при доставке.
КЕТЕР проводит испытание по ГОСТ Р 56338-2015 и выдаёт официальный протокол. Данные применяют для квалификации соединения, входного и монтажного контроля, сравнения технологий и подтверждения технических характеристик геосинтетической системы.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
Профессиональный словарь
Короткие определения показателей, методов и свойств, которые используются на этой странице.
Лабораторная характеристика способности сварного, клеевого, прошитого или иного соединения передавать установленную нагрузку до разрушения.
Схема лабораторного нагружения соединения, при которой его элементы разводят так, чтобы разрушение последовательно распространялось от края по линии скрепления.
Схема лабораторного нагружения, при которой соединённые элементы стремятся сместиться параллельно плоскости шва или зоны нахлёста.
