Лаборатория КЕТЕР определяет прочность сварных и клеевых соединений гидроизоляционных материалов при сдвиге по ГОСТ Р 56911-2016. Испытание показывает фактическую несущую способность шва и характер его разрушения.
Определяемые показатели
Об испытании
Герметичность и механическая целостность гидроизоляционной системы зависят не только от полотна, но и от соединений. При нахлёсте соседних листов нагрузка передаётся через сварную или клеевую зону преимущественно сдвигом. Если соединение выполнено нестабильно, оно может раскрыться раньше основного материала даже при высоких паспортных характеристиках мембраны.
Лаборатория КЕТЕР определяет прочность соединений по ГОСТ Р 56911-2016, соответствующему EN 12317-2. Готовые швы растягивают в стандартизованной схеме, регистрируют максимальное усилие и характер разрушения. Результат оформляют официальным протоколом для квалификации технологии, входного и монтажного контроля.
При сварке полимер разогревается, размягчается и формирует общую зону. Недостаточный режим не обеспечивает связи, чрезмерный — повреждает лист. При склеивании результат зависит от адгезива, подготовки поверхности, толщины слоя и выдержки.
Основной материал и соединение имеют разную структуру. Поэтому прочность полотна не позволяет рассчитать шов автоматически. Даже два визуально одинаковых нахлёста могут отличаться из-за температуры, давления, скорости или загрязнения.
Характер разрушения важен вместе с числом. Разрыв по соединению указывает на его ограничение, разрушение основного листа — на иной механизм. Расслоение может показывать слабость отдельного компонента.
Для квалификации технологии швы выполняют тем же оборудованием и режимом, которые планируется использовать на объекте. Фиксируют температуру, скорость, давление, ширину нахлёста и подготовку поверхности. Для клея указывают марку, расход и время отверждения.
Фрагмент должен иметь достаточную длину для серии. Короткий демонстрационный участок не показывает повторяемость процесса. Образцы распределяют вдоль стабильной зоны соединения.
Если шов отобран с объекта, документируют место и исполнителя. Поверхность защищают от новых перегибов и отрыва при транспортировании.
Полосы вырезают поперёк шва по размерам метода. Рабочая ширина и положение соединения должны быть одинаковыми. Края режут без надрезов и распускания.
Основной лист по обе стороны должен иметь достаточную длину для закрепления. Заказчику не следует заранее нарезать минимальные полоски без согласования.
Ориентация полотна фиксируется. Армирование может влиять на передачу усилия и разрушение возле сварной зоны.

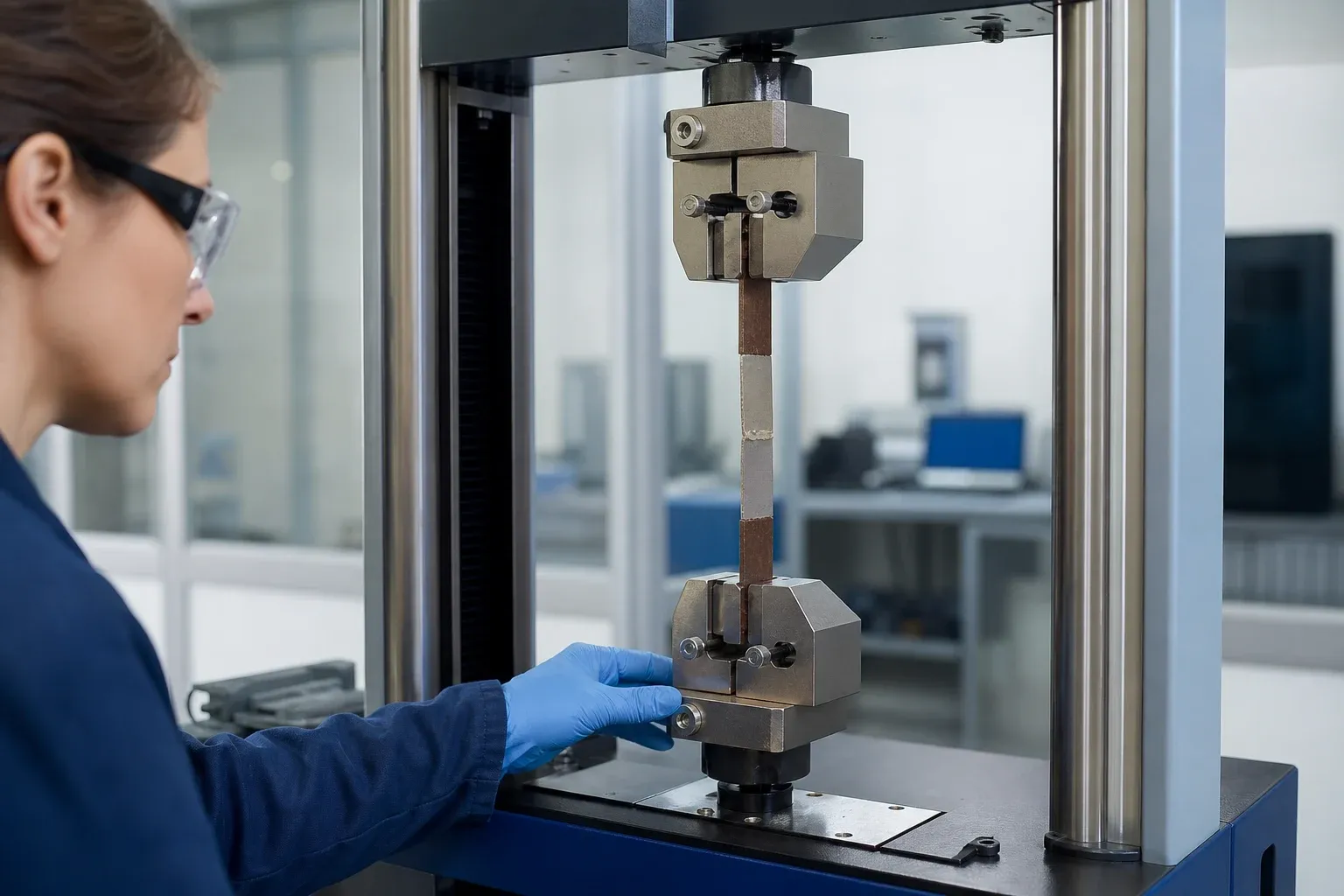

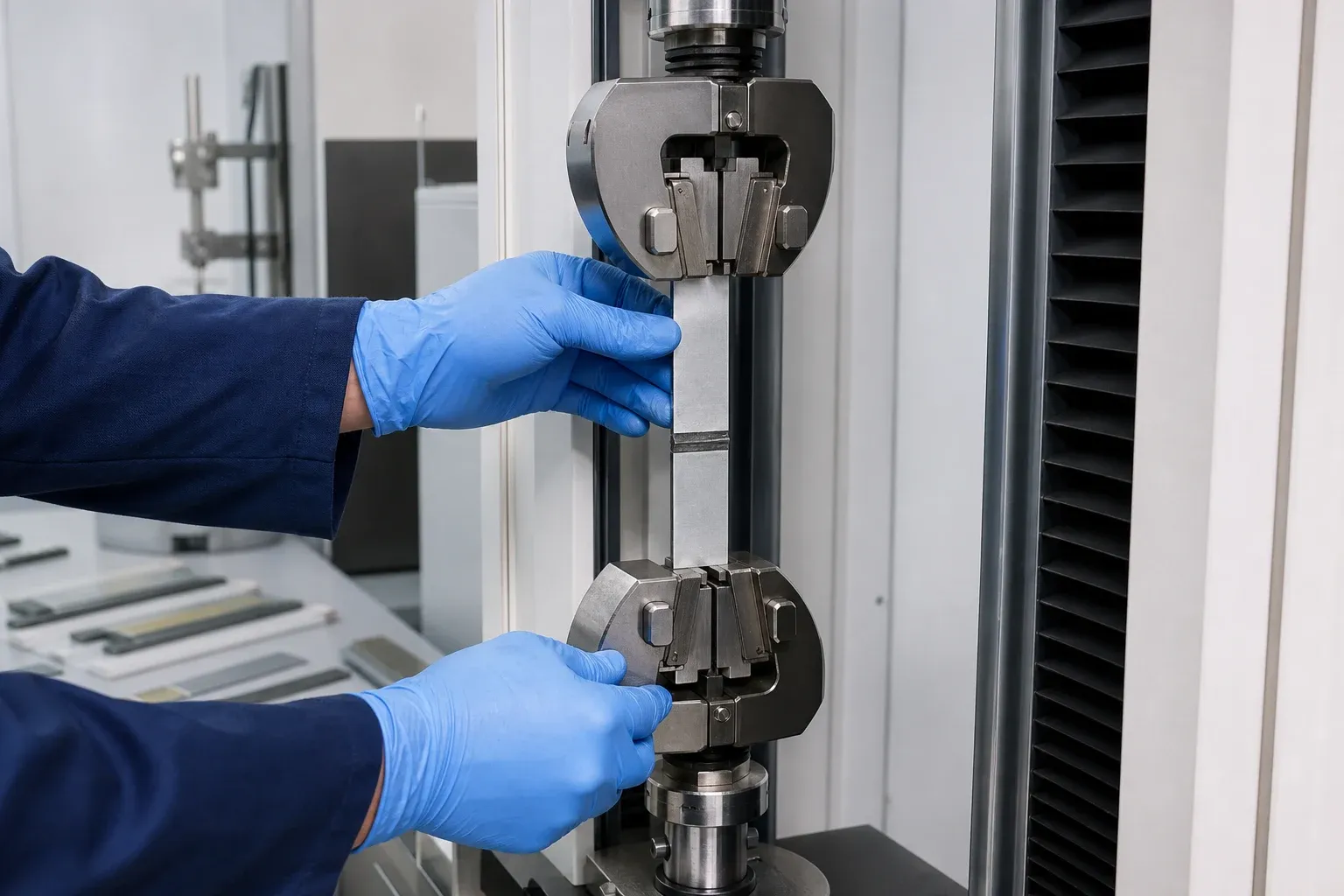

Свободные концы образца закрепляют в захватах машины так, чтобы усилие передавалось вдоль плоскости нахлёста. Соосность исключает перекос и преждевременное отслоение одного края.
Машина растягивает образец с установленной скоростью и записывает усилие. Специалист наблюдает развитие разрушения: по шву, в зоне термического влияния, по клеевому слою или в основном материале.
По серии рассчитывают итоговый показатель. Проскальзывание в зажиме и разрыв у захвата оценивают по правилам метода, поскольку они не характеризуют соединение.
Основные факторы заложены ещё при изготовлении шва. Загрязнение, влага и неровность поверхности ухудшают связь. Разный режим вдоль шва увеличивает разброс.
При лабораторном испытании важны ширина образца, скорость и закрепление. Различие геометрии меняет измеряемое усилие. Результаты по разным методам нельзя смешивать.
Температура и срок после изготовления влияют на клеевые системы. Образцы испытывают после установленной выдержки и в сопоставимом состоянии.
Высокая средняя прочность полезна только при стабильной серии. Единичные слабые швы создают локальный риск герметичности. Поэтому анализируют разброс и характер разрушения.
Результат относится к испытанным соединениям, а не автоматически ко всем швам объекта. Для приёмки нужна программа отбора и периодичность контроля.
Лабораторное усилие не является допустимой нагрузкой узла без расчёта. В конструкции действуют температура, усадка, вода и длительные перемещения.
Прочность соединения сопоставляют с растяжением основного листа. Это помогает понять, какой элемент ограничивает систему. Герметичность шва проверяют отдельно, поскольку механически прочное соединение может содержать канал.
После термического или искусственного старения прочность может измениться. Для долговечности формируют контрольную и состаренную серии.
Для швов, работающих на отрыв, применяют соответствующую схему. Сдвиг и отрыв не взаимозаменяемы.
Производитель мембран использует метод для квалификации режимов и совместимости материалов. Подрядчик подтверждает настройку оборудования и качество пробных швов.
Заказчик применяет протокол при контроле монтажа. При изменении аппарата, оператора, погоды или партии материала квалификацию при необходимости повторяют.
При расследовании протечки механическое испытание дополняют проверкой герметичности и осмотром поверхности.
Направьте название и партию материала, вид соединения, режим, ширину нахлёста и критерий. Для объектовых проб приложите схему отбора.
Фрагмент должен содержать несколько полноценных участков шва. Его доставляют расправленным, защищая соединение от новых нагрузок.
КЕТЕР проводит испытание по ГОСТ Р 56911-2016 и выдаёт официальный протокол. Данные используют для квалификации технологии, контроля монтажа и подтверждения механической прочности соединения.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
Профессиональный словарь
Короткие определения показателей, методов и свойств, которые используются на этой странице.
Лабораторная характеристика способности сварного, клеевого, прошитого или иного соединения передавать установленную нагрузку до разрушения.
Схема лабораторного нагружения, при которой соединённые элементы стремятся сместиться параллельно плоскости шва или зоны нахлёста.
Схема лабораторного нагружения соединения, при которой его элементы разводят так, чтобы разрушение последовательно распространялось от края по линии скрепления.
