Испытание · Геосинтетические материалы
Лаборатория КЕТЕР оценивает стойкость геосинтетических материалов к циклическим нагрузкам по ГОСТ Р 56336-2015 и ISO 10722. Испытание фиксирует сохранение прочности, характер повреждений и наличие сквозных дефектов после повторяющегося воздействия.
Определяемые показатели
Об испытании
В дорожной конструкции нагрузка от транспорта повторяется многократно. Геосинтетический материал испытывает циклы напряжения, контакт с заполнителем и локальные перемещения. Даже если единичное воздействие не приводит к разрушению, повторение способно накапливать повреждения. ГОСТ Р 56336-2015, гармонизированный с ISO 10722, применяется для оценки состояния геосинтетика после стандартизованной циклической нагрузки и определения индекса повреждения через сохранение механической характеристики.
Лаборатория КЕТЕР проводит испытания геосинтетических материалов для дорожного строительства, ремонта и реконструкции. Контрольную серию сравнивают с образцами после циклического воздействия, фиксируют повреждения и оформляют официальный протокол. Данные используют при выборе продукции, входном контроле и подтверждении устойчивости к моделируемым условиям.
При однократном растяжении материал нагружают до заданного состояния или разрушения. В циклической процедуре множество повторений может вызвать перетирание волокон, повреждение нитей, раскрытие узлов и локальные отверстия. Между циклами структура частично разгружается, но накопленные дефекты остаются.
Механизм зависит от материала. Нетканое полотно перераспределяет контакт через волокнистую сеть, тканое — через нити, георешётка — через рёбра и узлы. Жёсткая структура может хорошо воспринимать кратковременное растяжение, но быть чувствительной к локальному контакту при повторении.
Испытание не является обычной усталостью одного свободного образца. Оно моделирует повреждение в установленной системе и затем оценивает сохранение свойства. Поэтому результат имеет собственный технический смысл.
Индекс рассчитывают по сравнению характеристики после воздействия с исходным уровнем. Часто контрольным показателем служит прочность при растяжении. Сохранение показывает, какая доля механической способности осталась после процедуры.
Относительный показатель рассматривают вместе с абсолютными значениями. Материал может сохранить высокий процент недостаточной исходной прочности. Другой может потерять больше, но иметь достаточный итоговый запас. Критерий устанавливает норматив или проект.
Индекс относится к конкретному режиму, числу циклов, материалу контакта и контрольному методу. Нельзя переносить его на любые условия движения транспорта без инженерного обоснования.
Из одной представительной пробы готовят контрольные и подвергаемые воздействию образцы. Их распределяют по ширине и сохраняют направление. Естественная неоднородность не должна быть ошибочно принята за циклическое повреждение.
Для открытой структуры учитывают положение рёбер и узлов. Для геокомпозита фиксируют стороны и соединение слоёв. Проба должна иметь запас, позволяющий подготовить серию после процедуры.
Лаборатория идентифицирует производителя, партию, структуру и назначение. Предварительно эксплуатировавшийся материал не используют как условно новый контроль без отдельного анализа.

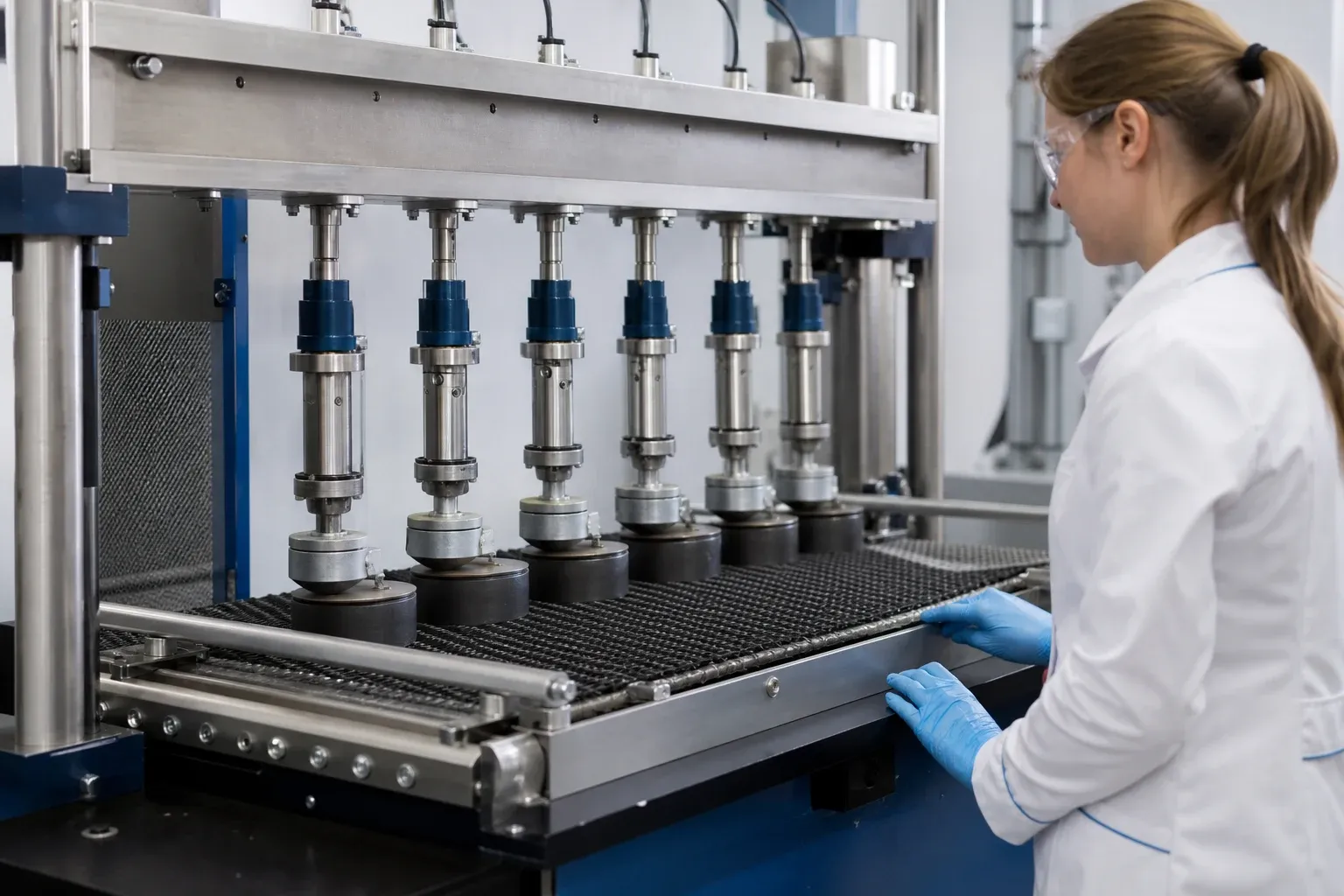

Геосинтетик размещают в испытательной системе с предусмотренным контактным материалом. Оборудование создаёт повторяющееся воздействие с установленными параметрами. Положение образца, уровень нагрузки, число циклов и условия одинаковы для серии.
Контактный заполнитель должен иметь контролируемые характеристики. Форма и размер частиц определяют локальные напряжения. Замена материала создаёт иной сценарий и требует отдельного описания.
В ходе процедуры контролируют стабильность режима. Смещение, складка или нарушение системы способны сконцентрировать нагрузку. После завершения образец извлекают аккуратно, не добавляя новых разрывов.
Сначала фиксируют видимые изменения: надрезы, отверстия, разрывы волокон, повреждения рёбер и расслоение. Внешний осмотр показывает характер, но не заменяет количественный контроль.

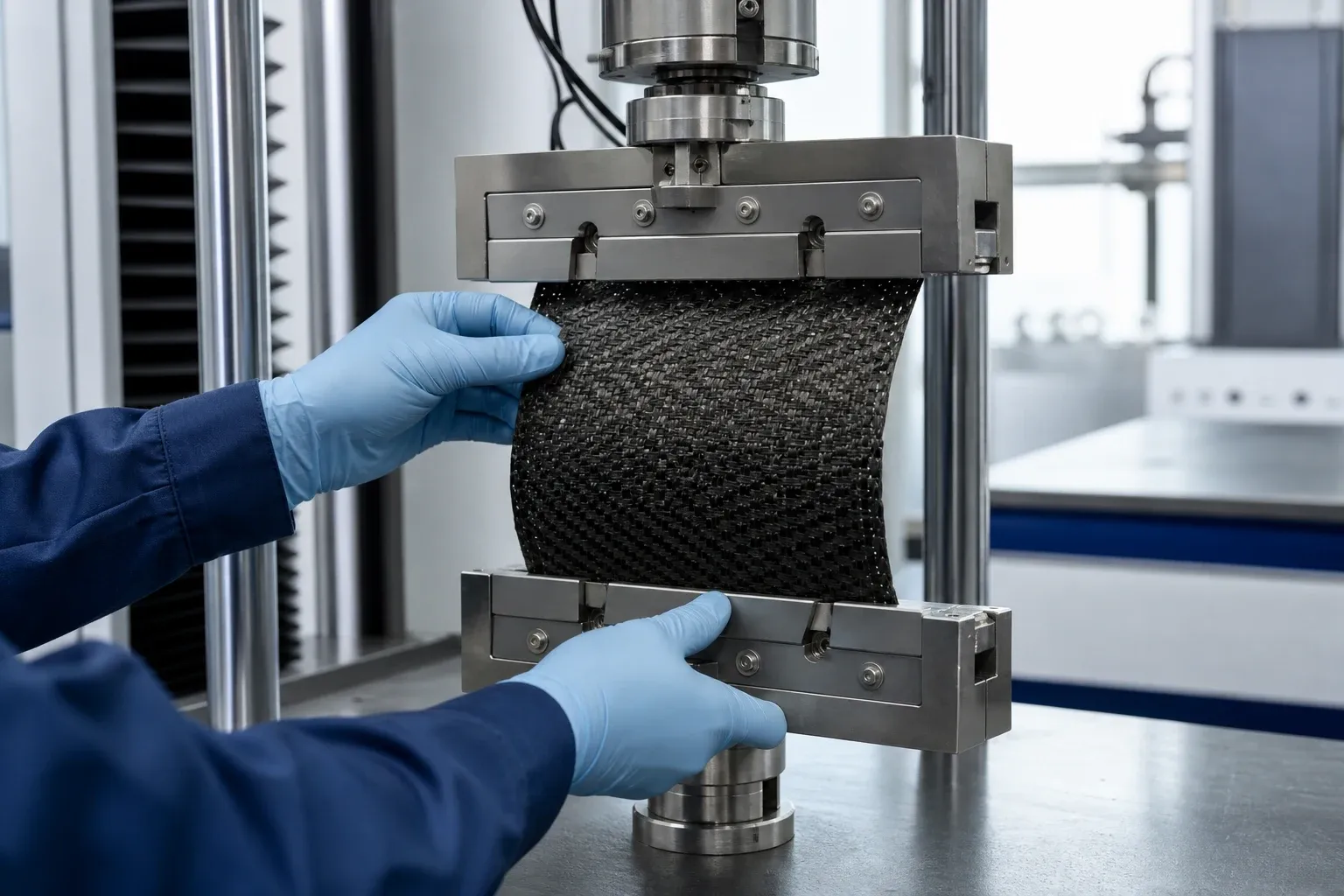

Затем подготавливают образцы для определения механической характеристики. Их ориентация и геометрия должны соответствовать контрольной серии. Испытание выполняют одним методом, чтобы разница отражала воздействие.
По результатам рассчитывают индекс и анализируют разброс. Локальный характер повреждений может увеличивать вариабельность. Нестабильность серии сама по себе важна для оценки риска слабых участков.
Первый фактор — сопоставимость отбора. Если контрольные образцы из более прочной зоны, индекс будет занижен. Распределение по полотну выполняют заранее.
Второй — характеристики контактного материала и режим. Гранулометрия, форма частиц, нагрузка и число циклов должны соответствовать процедуре. Разные условия нельзя сравнивать только по названию стандарта.
Третий — обращение после воздействия. Дополнительный разрыв при извлечении и грубая очистка изменяют состояние. Частицы удаляют по установленному порядку.
Четвёртый — контрольное растяжение. Проскальзывание, другой захват или направление создают систематическую ошибку. Обе серии исследуют совместимо.
Протокол показывает сохранение свойства переданной пробы после стандартной циклической процедуры. Он не сообщает точное число транспортных проходов до разрушения на объекте. Реальная конструкция включает толщину слоя, грунт, влажность, уплотнение и распределение нагрузки.
Сравнение материалов корректно при одинаковой программе. Если в двух протоколах различаются заполнитель или контрольный показатель, индексы не являются прямыми аналогами.
Критерий соответствия берут из технической документации. Лаборатория фиксирует данные, а проектное решение учитывает функцию и коэффициенты долговечности.
Ползучесть развивается под длительной постоянной растягивающей нагрузкой. Циклическая повреждаемость связана с повторяющимся контактом и накоплением дефектов. Это разные процессы.
Статическое продавливание измеряет максимальное сопротивление локальному усилию, динамическое — повреждение от одного ударного воздействия. Циклический метод оценивает последствия множества повторений в своей схеме.
Для ответственного материала несколько методов могут входить в комплекс. Один высокий показатель не подтверждает устойчивость ко всем видам нагрузки.
Производитель применяет метод для сравнения структуры, сырья и технологии. Изменение связей между волокнами или конструкции узла может заметно повлиять на накопление повреждений.
Заказчик использует данные при выборе материала под дорожную нагрузку и входном контроле. Результат помогает назначить защитные меры и условия укладки, но не отменяет соблюдение технологии.
При анализе дефектов сравнивают архивную пробу и материал из объекта. Эксплуатационный образец испытал комплекс факторов, поэтому лабораторная циклическая процедура отвечает только на часть вопросов.
Для армирующей продукции вместе с индексом повреждения оценивают растяжение, жёсткость, ползучесть и соединения. Для разделительного и фильтрующего полотна добавляют размер пор, водопроницаемость и продавливание.
Климатические и химические факторы проверяют отдельно. При необходимости циклическое воздействие выполняют после старения в специально согласованной последовательности, поскольку порядок влияет на итог.
Сравнительная программа должна быть единой. Это позволяет оценить продукцию, а не различия методов.
Направьте название, изготовителя, партию, структуру, направление и назначение материала, норматив и критерий. Сообщите условия объекта и контактный заполнитель, если требуется расширенная программа.
Объём пробы должен обеспечить контрольную и циклическую серии. Полотно доставляют без новых повреждений и маркируют по направлению.
КЕТЕР проводит испытание по ГОСТ Р 56336-2015 и оформляет официальный протокол. Данные применяют для оценки сохранения прочности, сравнения геосинтетиков и подтверждения устойчивости к стандартизованной циклической нагрузке.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
Профессиональный словарь
Короткие определения показателей, методов и свойств, которые используются на этой странице.
Расчётный лабораторный показатель изменения выбранного свойства материала после установленного повреждающего воздействия относительно исходного состояния.
Повторяющееся во времени механическое воздействие, параметры которого задаются лабораторной программой для оценки накопления деформаций и повреждений материала.
Начать работу
Опишите материал, нужный показатель и цель получения протокола — проверим применимость методики и уточним подготовку образцов.
