Испытание · Геосинтетические материалы
Лаборатория КЕТЕР проверяет геосинтетические материалы на динамическое продавливание по ГОСТ Р 56337-2015. Испытание моделирует кратковременное локальное воздействие и фиксирует повреждение полотна после удара.
Определяемые показатели
Об испытании
Динамическое продавливание моделирует быстрое локальное воздействие, при котором рабочий элемент ударно проникает в геосинтетическое полотно. Испытание помогает оценить восприимчивость материала к повреждениям, возникающим при отсыпке заполнителя, падении отдельных частиц и других кратковременных монтажных воздействиях. Для дорожных конструкций сохранность полотна на этапе укладки критична: повреждённый геосинтетик может перестать выполнять разделительную, фильтрующую или защитную функцию.
Лаборатория КЕТЕР проводит испытание по ГОСТ Р 56337-2015. Образец закрепляют в стандартной схеме, подвергают динамическому воздействию и оценивают образовавшееся повреждение по установленной процедуре. Официальный протокол содержит сведения о материале, применённом методе и результатах серии.
При быстром воздействии материал не успевает перераспределять нагрузку так же, как при медленном нагружении. В зоне контакта возникают локальные напряжения, способные раздвинуть нити, разорвать волокна, повредить узел или создать отверстие. Реакция зависит от структуры, подвижности элементов, толщины и способа скрепления.
Нетканое полотно может частично перераспределять удар через волокнистую сеть. Тканый материал сопротивляется за счёт нитей и переплетения, но повреждение отдельных элементов способно быстро увеличить отверстие. У георешётки важны положение ударного элемента относительно ребра и ячейки, а у геокомпозита — совместная работа слоёв.
Результат не описывает всю прочность материала. Он относится к конкретной динамической схеме и дополняет растяжение, статическое продавливание и испытания монтажной повреждаемости.
На объекте полотно укладывают на основание и закрывают грунтом или каменным материалом. При падении крупной частицы энергия сосредоточивается на небольшой площади. Риск возрастает при большой высоте отсыпки, наличии острых граней, жёстком основании и недостаточной толщине защитного слоя.
Повреждение может быть незаметно после засыпки, но влиять на работу. Разрыв разделительного полотна создаёт участок смешения слоёв. Дефект фильтра увеличивает миграцию частиц. Повреждение защитного геотекстиля может открыть локальную нагрузку на мембрану.
Испытание используют при квалификации материалов, входном контроле и сравнении поставщиков. Оно также помогает производителю оценить влияние технологии формирования полотна и связей между элементами.
Из представительной пробы готовят серию фрагментов. Расположение по ширине и длине должно учитывать неоднородность. Образцы не вырезают только из удобной кромочной зоны и не выбирают по внешнему виду наиболее плотные участки.
Материал идентифицируют по названию, производителю, партии и назначению. Для ориентированной или различающейся по сторонам продукции фиксируют направление и поверхность воздействия. Предварительно повреждённые зоны отмечают и не смешивают с типовой серией.
При вырубке сохраняют структуру рабочей области. Надрезы, вытяжка и потеря волокон по контуру могут повлиять на закрепление. Исходная проба должна иметь запас для предусмотренного числа независимых определений.

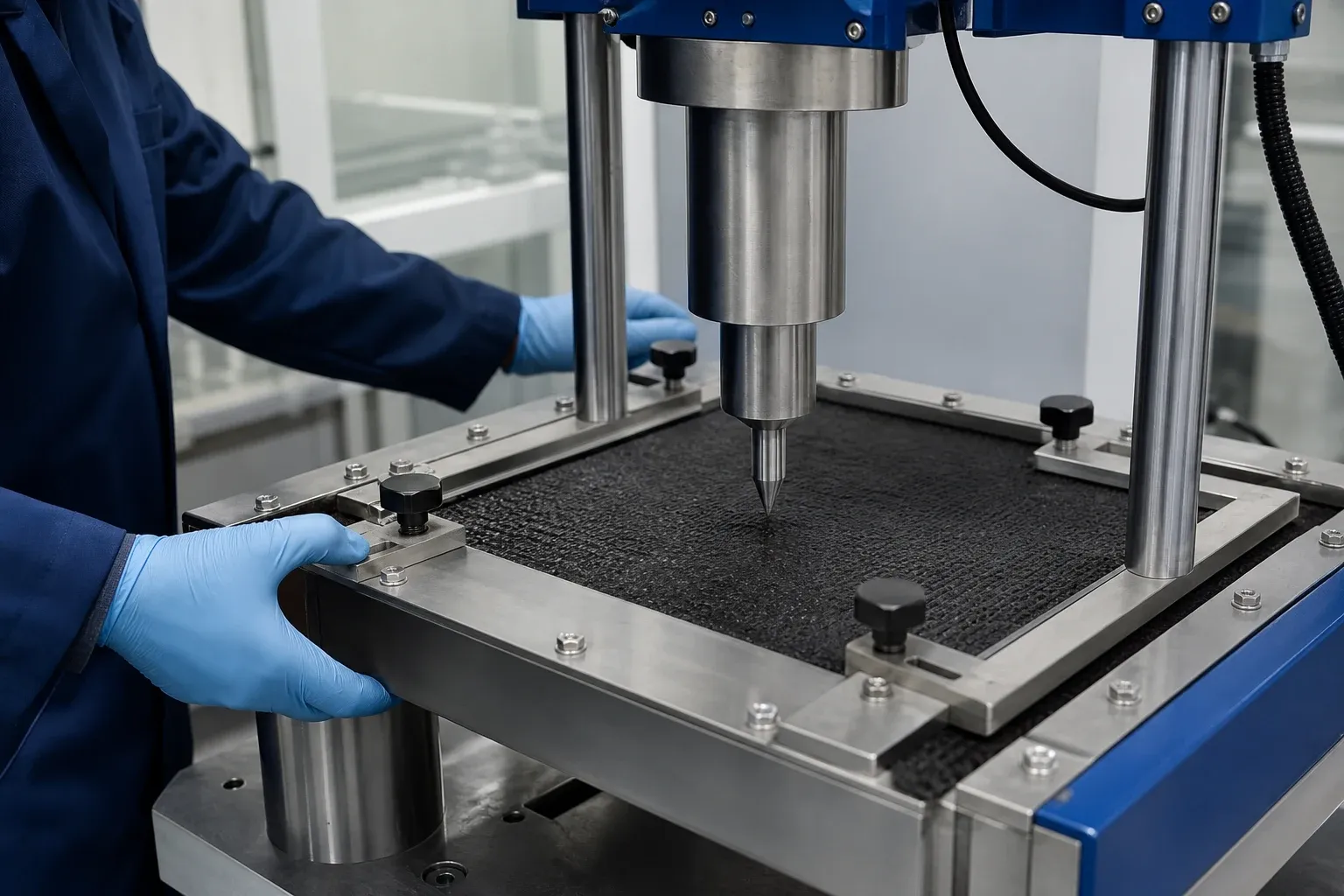

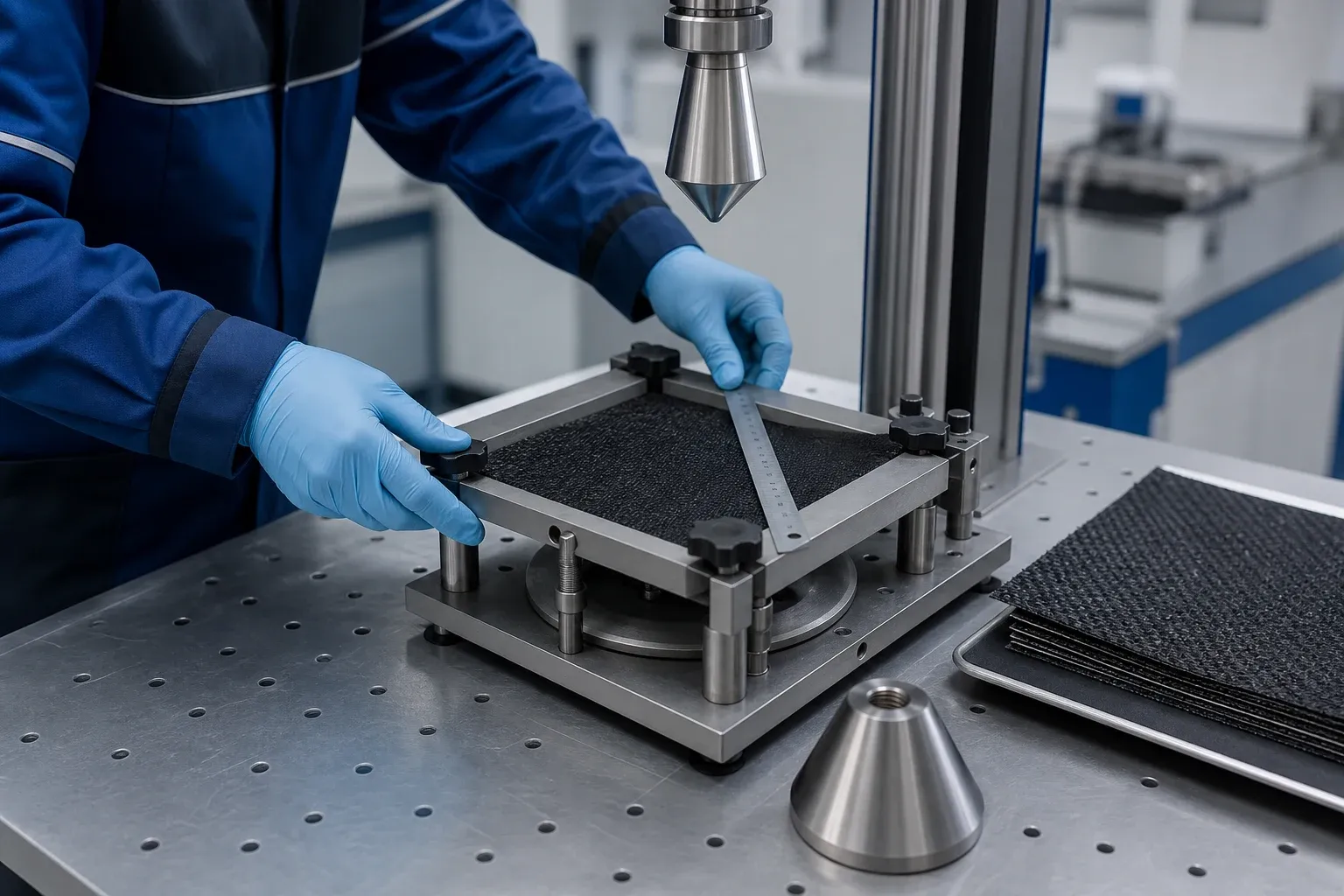

Образец закрепляют в приспособлении по контуру. Фиксация должна удерживать полотно во время удара без случайного проскальзывания. Затем рабочий элемент воздействует на центр с параметрами, установленными стандартом.
После воздействия оценивают размер или иной предусмотренный параметр повреждения. Процедура измерения так же важна, как сам удар: края отверстия могут быть неровными, волокна — частично смещёнными, а структура — восстанавливаться после снятия нагрузки. Лаборатория использует единый порядок для всей серии.
Результаты обрабатывают по методике. Специалист фиксирует нетипичный характер повреждения, нарушение закрепления или попадание элемента в особую зону структуры, если это влияет на действительность определения.
На результат влияет энергия и геометрия ударного элемента, состояние его поверхности и соосность. Оборудование должно обеспечивать воспроизводимую схему. Самодельное падение груза не даёт сопоставимого показателя без соблюдения стандарта.
Натяжение образца при закреплении также существенно. Чрезмерно натянутое полотно реагирует иначе, чем установленное по процедуре. Для каждой серии используют одинаковый порядок фиксации.
У открытых и ориентированных материалов локальное положение элемента создаёт естественный разброс. Достаточное число образцов позволяет получить характеристику пробы, а не одной ячейки. У нетканого материала влияют локальная плотность и распределение волокон.
Влага, температура и предыдущие воздействия могут изменить реакцию. Если требуется исследовать материал после старения или моделирования укладки, это оформляют отдельной программой с контрольной серией.
Статическое испытание регистрирует сопротивление при постепенно возрастающей нагрузке. Динамическое оценивает последствие быстрого удара. Скорость нагружения меняет механизм работы, поэтому результаты нельзя взаимно пересчитать.
Высокая статическая прочность не гарантирует малое повреждение при ударе. Жёсткая структура может воспринимать плавное усилие, но локально разрушаться при высокой скорости. Более податливое полотно иногда лучше перераспределяет удар, хотя имеет другой уровень статического сопротивления.
Для обоснованного выбора методы применяют совместно, если на объекте актуальны оба воздействия. Дополнительно рассматривают реальные условия отсыпки и защитные меры.
Результат относится к испытанной пробе и методу ГОСТ Р 56337-2015. Меньшее или большее значение интерпретируют в соответствии с определяемым показателем и критерием документа. Нельзя сравнивать цифры, полученные по схемам с разными ударными элементами или способом измерения повреждения.
Протокол не предсказывает точное число дефектов на объекте. Реальный риск зависит от заполнителя, высоты падения, основания, уплотнения и квалификации монтажа. Лабораторная характеристика служит входным параметром для выбора и контроля.
Если техническая документация задаёт предел, соответствие оценивают по установленным правилам. При отсутствии критерия результат используют сравнительно или включают в дальнейший инженерный анализ.
Для разделительного и фильтрующего геотекстиля динамическое продавливание рассматривают рядом с растяжением, статическим продавливанием, размером пор и водопроницаемостью. Для защитного материала важна способность предотвратить передачу локального воздействия на мембрану.
Монтажную повреждаемость можно оценивать отдельными методами, имитирующими контакт с заполнителем. Динамическое продавливание проще и воспроизводимее, но не заменяет все сценарии. Состав программы выбирают по проектной функции.
При сравнении партий важно сохранять схему отбора и состояние проб. Если одна партия уже находилась на объекте, а другая поступила в заводской упаковке, различия требуют осторожной интерпретации.
Даже соответствующий материал укладывают по технологии. Контролируют подготовку основания, высоту отсыпки, размер и форму заполнителя, движение техники и толщину первого слоя. Полотно не оставляют натянутым над пустотами и не допускают складок, создающих концентрацию нагрузки.
Повреждённые участки выявляют до окончательной засыпки и ремонтируют по проектному решению. Протокол лаборатории подтверждает характеристику продукции, но качество монтажа остаётся отдельной частью контроля.
Если условия объекта отличаются от типовых, полезно испытать материал в расширенной программе или провести моделирование с конкретным заполнителем. Такое исследование согласуют отдельно от стандартного метода.
Передайте полное название материала, изготовителя, партию, структуру, назначение и нормативный документ. Укажите, какая сторона обращена к заполнителю и требуется ли сравнение нескольких вариантов.
Объём пробы согласуют заранее. Материала должно хватить на серию образцов, распределённых по полотну. Пробу перевозят без новых отверстий, складок, загрязнения и увлажнения.
КЕТЕР проводит испытание по ГОСТ Р 56337-2015 и выдаёт официальный протокол. Данные применяют при входном контроле, выборе геосинтетика и подтверждении устойчивости продукции к стандартизованному динамическому воздействию.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
