Лаборатория КЕТЕР определяет воздухопроницаемость текстильных, нетканых и мембранных строительных материалов по ГОСТ ISO 9237-2013. Испытание измеряет поток воздуха через заданную площадь образца при установленном перепаде давления.
Определяемые показатели
Об испытании
Воздухопроницаемость показывает, какой объём воздуха проходит через единицу площади материала при заданной разности давлений. Показатель применяют для текстильных, нетканых и близких строительных полотен, когда структура должна пропускать или, наоборот, ограничивать воздушный поток. Он помогает оценивать вентиляционные свойства, плотность структуры и стабильность производства.
Лаборатория КЕТЕР проводит испытание по ГОСТ ISO 9237-2013. Образец герметично закрепляют в измерительной головке, создают установленный перепад давления и регистрируют расход воздуха. Результаты серии оформляют официальным протоколом для входного контроля, сравнения продукции и подтверждения требований.
Воздух движется через открытые поры и каналы материала. В нетканом полотне путь формирует сеть волокон, в ткани — промежутки между нитями и переплетением, в перфорированной мембране — отверстия. Толщина и извилистость каналов создают сопротивление.
Одинаковая масса на единицу площади не гарантирует одинаковый поток. Более плотное скрепление, тонкие волокна или иная структура способны уменьшить поры. Два полотна одинаковой толщины также могут существенно различаться.
Показатель относится к заданному перепаду давления. При его изменении расход меняется, а зависимость не всегда линейна. Поэтому число имеет смысл только вместе с условиями метода.
ГОСТ ISO 9237-2013 применяется к текстильным полотнам и изделиям в пределах области стандарта. В строительной группе это могут быть нетканые подкладочные и защитные материалы, технические ткани, воздухопроницаемые мембраны и другие пористые полотна.
Для многослойного изделия испытывают готовую конструкцию, если именно она используется. Слои работают совместно, и наиболее закрытый может определять общий поток. Разделение без технического основания меняет объект.
Материалы с крупной перфорацией или ячеистой структурой требуют проверки, поскольку результат может сильно зависеть от попадания отверстия в рабочую площадь. Схему согласуют до начала.
Воздухопроницаемость чувствительна к локальной неоднородности. Образцы или точки измерения распределяют по ширине и длине. Не выбирают только наиболее открытые либо плотные зоны.
Пробу защищают от пыли, воды и масел. Загрязнение закрывает поры, а влажные волокна меняют структуру. Произвольная очистка также недопустима, если она способна сместить волокна.
Материал кондиционируют. Температура и влажность влияют на отдельные волокна и состояние полотна. Все сравниваемые образцы подготавливают одинаково.

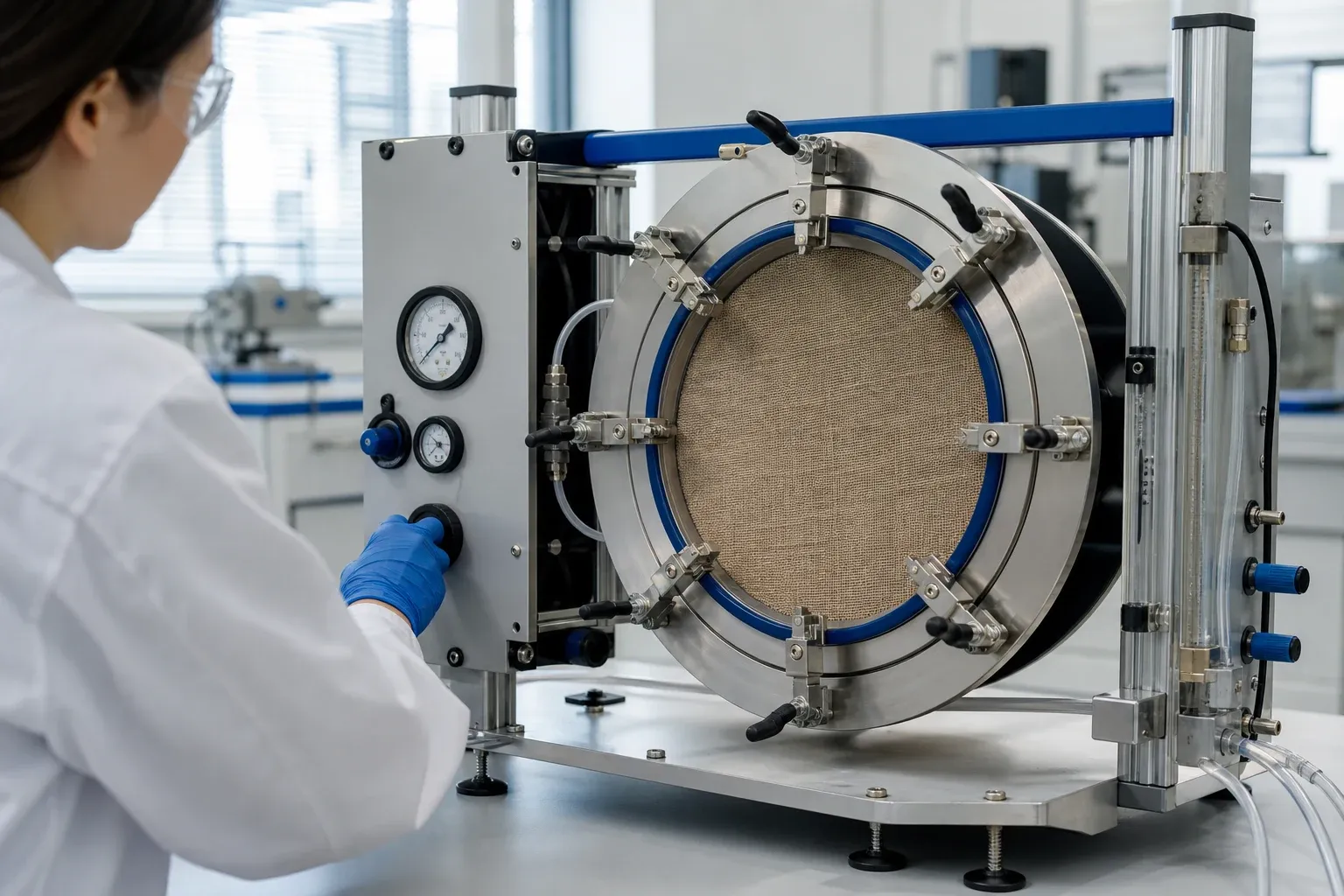

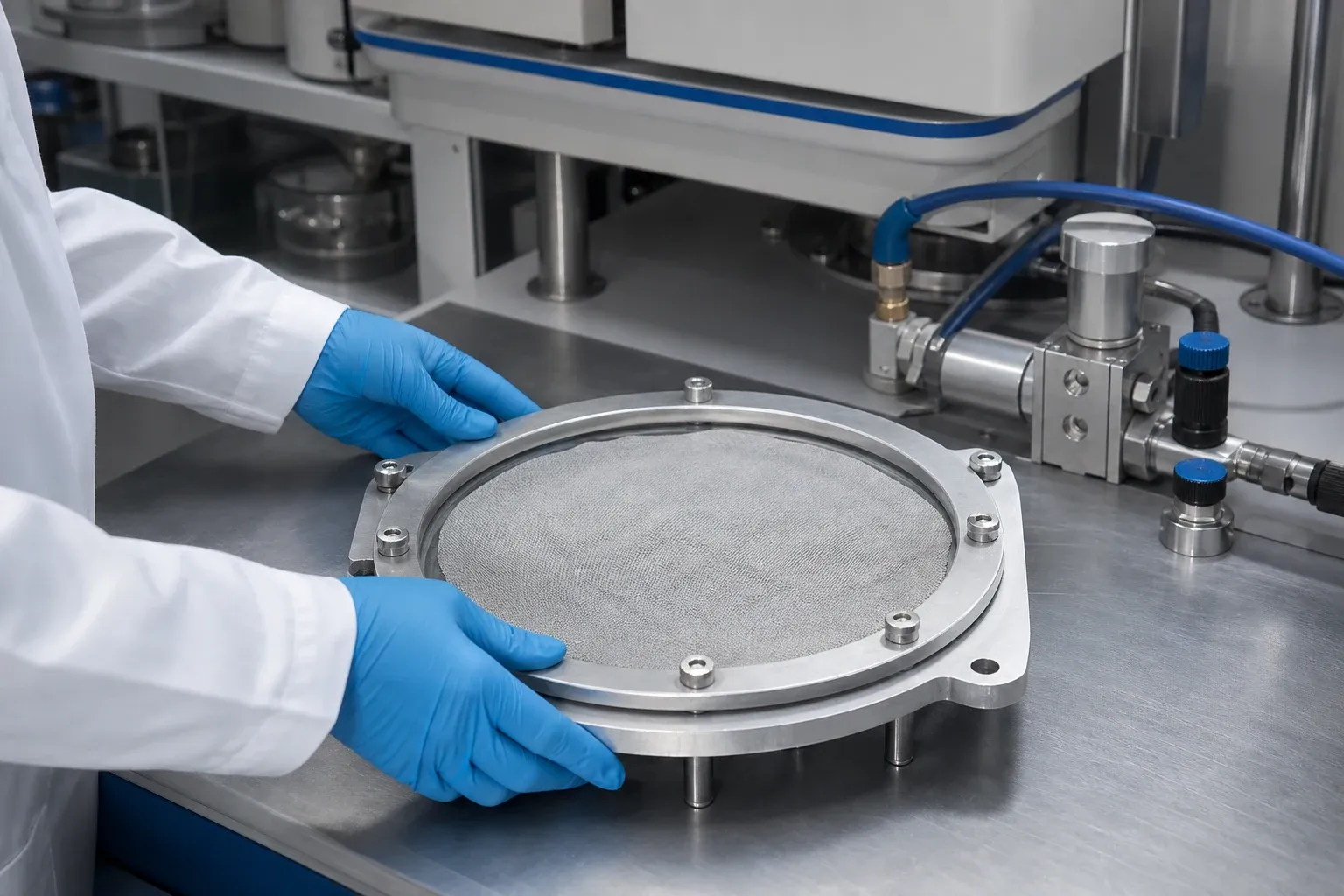

Образец размещают между уплотняющими поверхностями без складок и избыточного натяжения. Рабочая площадь должна быть известна. Краевой обход воздуха исключают герметичным прижимом.
Слишком сильное сжатие меняет толщину и поры мягкого материала. Усилие закрепления соответствует конструкции прибора и методу. Образец не должен смещаться под перепадом.
Если стороны различаются, ориентацию фиксируют. Для некоторых многослойных материалов направление потока способно влиять на результат.
Прибор создаёт требуемую разность давлений между сторонами. После установления режима измеряют расход воздуха через рабочую площадь. Значение приводят к единицам, установленным стандартом.
Испытание повторяют в нескольких точках или на серии образцов. Итоговая обработка показывает средний уровень и разброс. Большой разброс может отражать реальную неоднородность полотна.
Лаборатория контролирует перепад, расход и герметичность системы. Нестабильное давление или утечка по краю делает данные недостоверными.
Краевая утечка является основным риском завышения. Воздух должен проходить через материал, а не между ним и держателем. Уплотнения проверяют.
Натяжение и сжатие способны менять поровую структуру. Особенно чувствительны объёмные нетканые полотна. Процедура закрепления должна быть одинаковой.
Загрязнение прибора и образца влияет на поток. Рабочие каналы очищают, а пробу хранят защищённой.
Неоднородность требует достаточного числа определений. Единичное измерение не описывает рулон.
Воздухопроницаемость измеряет объёмный поток воздуха под перепадом давления. Паропроницаемость описывает перенос водяного пара, вызванный разностью парциальных давлений. Это разные процессы.
Материал может почти не пропускать воздух через сквозной поток, но иметь определённую диффузию водяного пара. И наоборот, открытое полотно пропускает оба, но числа и единицы не взаимозаменяемы.
Для ограждающей конструкции выбор показателя зависит от функции слоя: ветрозащита, вентиляция или управление влагой.
В протоколе указывают рабочую площадь, перепад давления, единицы и результат. Сравнивать данные можно только при одинаковых условиях. Значение при другом перепаде не является прямым аналогом.
Большее число не всегда означает лучшее качество. Для вентиляционного слоя высокая проницаемость может быть полезна, для ветрозащиты — нежелательна. Критерий определяет норматив на продукцию.
Результат относится к чистой переданной пробе. В эксплуатации сжатие, пыль и влага способны изменить поток.
Производитель контролирует плотность формирования полотна и стабильность поровой структуры. Изменение сырья и режима скрепления может проявиться в воздухопроницаемости раньше других показателей.
Заказчик использует протокол при входном контроле и сравнении материалов. Для корректного выбора результат рассматривают вместе с прочностью, массой, толщиной и назначением.
При анализе эксплуатировавшегося материала можно оценить изменение, но требуется контрольная проба и аккуратное извлечение.
Направьте название, изготовителя, партию, состав, назначение, рабочую сторону, требуемый перепад и критерий. Для многослойного изделия опишите конструкцию.
Пробу доставляют чистой и сухой, без складок и сжатия. Размер должен позволять распределённые измерения.
КЕТЕР определяет воздухопроницаемость по ГОСТ ISO 9237-2013 и выдаёт официальный протокол. Данные используют для входного контроля, подтверждения характеристик и оценки пористой структуры материала.
