Лаборатория КЕТЕР определяет дифференциальное давление медицинских масок по ГОСТ Р 58396-2019. Показатель отражает сопротивление материала дыханию и помогает оценить, насколько свободно воздух проходит через фильтрующий пакет.
Определяемые показатели
Об испытании
Дифференциальное давление характеризует сопротивление медицинской маски прохождению воздуха. При испытании создают установленный воздушный поток через определённую площадь материала и измеряют разницу давления между входной и выходной сторонами. ГОСТ Р 58396-2019 рассматривает этот показатель как характеристику воздухопроницаемости медицинской маски.
Чем больше сопротивление слоёв, тем больший перепад требуется для поддержания заданного потока. Показатель связан с субъективной лёгкостью дыхания, но не равен прямому измерению физиологической нагрузки пользователя. Лабораторный метод исследует участок маски при стандартных условиях и позволяет сопоставлять продукцию по единой процедуре.
Низкое сопротивление само по себе не подтверждает качество. Слишком открытая структура может не обеспечивать требуемую эффективность фильтрации. Конструкция маски должна сочетать фильтрующие свойства, приемлемое сопротивление, механическую целостность и правильную посадку. Дифференциальное давление является одним из обязательных элементов такой оценки.
Для обычных нетканых материалов часто измеряют объёмный поток при заданной разности давлений. В испытании медицинской маски задают условия потока и определяют возникающий перепад, нормируя результат по установленной схеме. Эти показатели физически связаны, но методики, площади и объекты различаются.
Готовая маска состоит из нескольких слоёв: внешнего, фильтрующего и внутреннего, а иногда дополнительных элементов. Сопротивление сборки не всегда равно простой сумме значений отдельных полотен из-за уплотнения, сварных точек и складок. Поэтому результат сырья не заменяет испытание готовой конструкции, если требование установлено к маске.
Испытание участка также не оценивает утечку по контуру лица. Посадка и прилегание относятся к другим характеристикам. Дифференциальное давление описывает именно прохождение воздуха через материал в измерительной зоне.
Испытывают медицинские маски разных типов и партий по требованиям применимой документации. Метод используют при разработке комбинации слоёв, квалификации поставщиков фильтрующего материала и выпускном контроле. После изменения плотности, числа слоёв или режима сварки можно проверить, сохранился ли показатель в установленном диапазоне.
Стерилизация, старение и климатическое хранение способны влиять на структуру полимеров и электростатически заряженного фильтрующего слоя. Если требуется исследовать это влияние, формируют отдельные группы из одной партии и документируют воздействие.
Для масок с неодинаковыми зонами важно выбрать репрезентативные участки. Складки, сварные соединения и близость краёв могут менять сопротивление. Стандарт определяет принципы отбора, а лаборатория фиксирует расположение измерений.
Маски передают в неповреждённой упаковке с указанием типа, партии и даты изготовления. Их нельзя сжимать, перегибать и использовать до испытания. Влага дыхания, косметические средства и механическая деформация меняют свойства.
Перед работой образцы кондиционируют при установленных температуре и влажности. Воздушные параметры и состояние волокон влияют на измерение. Все единицы серии готовят одинаково.
Маску расправляют без растяжения фильтрующей области. Участок должен герметично перекрывать измерительную головку. Носовой фиксатор, резинки и края не должны создавать обходной канал, если они не входят в исследуемую площадь.
Количество масок выбирают по нормативному плану. Несколько точек и единиц позволяют оценить неоднородность. Одно измерение на одной маске не отражает стабильность партии.

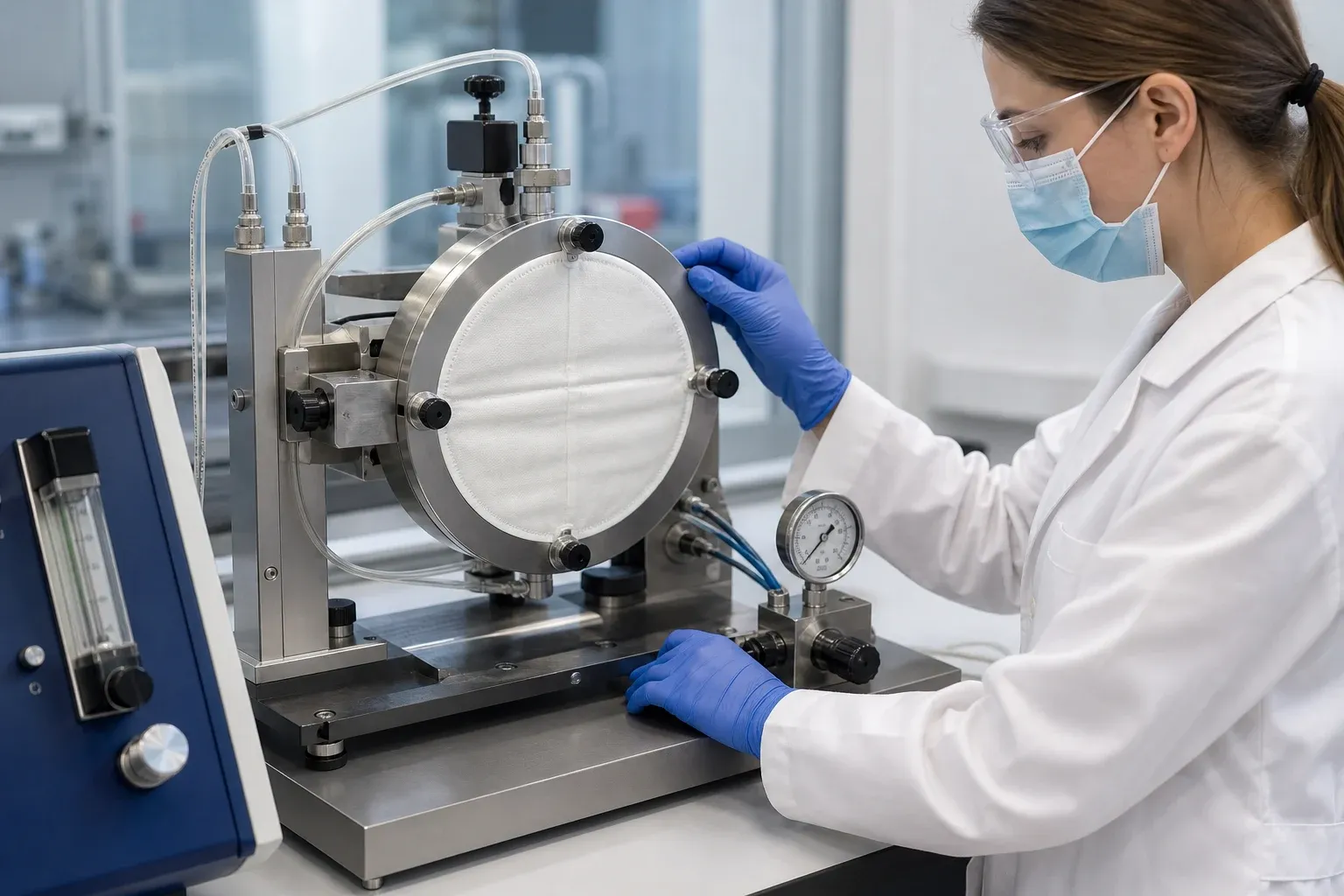

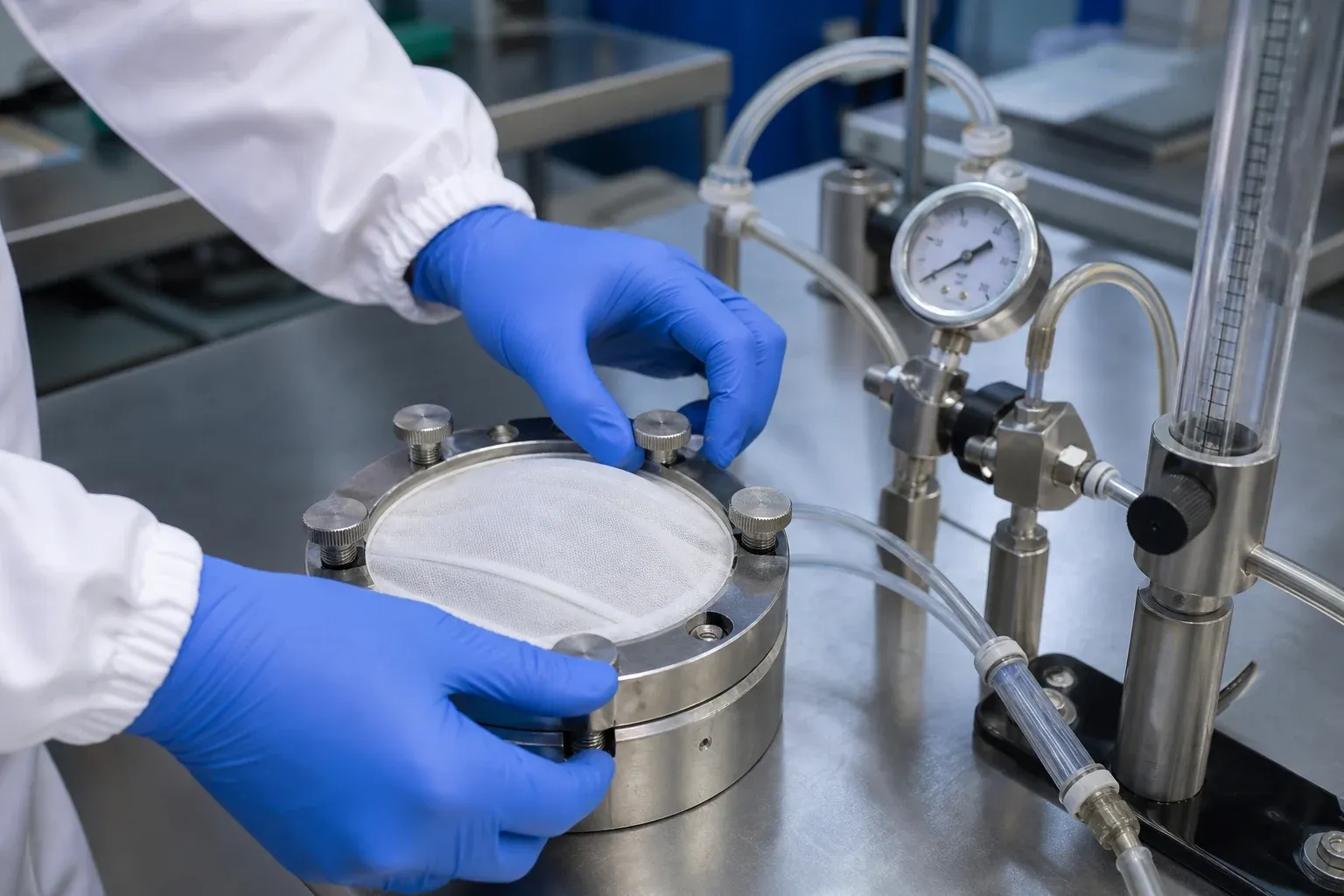

Исследуемый участок герметично закрепляют между двумя камерами. Система пропускает через него воздух с заданным расходом. Датчики измеряют давление по обе стороны, а разность представляет сопротивление воздушному потоку.
Герметизация критична: воздух, прошедший по краю, уменьшает измеренный перепад и создаёт ложное впечатление высокой проницаемости. Одновременно зажим не должен сдавливать рабочую область сильнее предусмотренного. Оснастку подбирают под геометрию изделия.
После стабилизации потока регистрируют значение. Измерения проводят в нескольких участках, избегая недопустимых зон либо включая их по установленной схеме. Результат рассчитывают и представляют в единице, предусмотренной ГОСТ Р 58396-2019.
Оборудование контролирует расход и давление в необходимом диапазоне. Состояние воздушного тракта, фильтров и датчиков влияет на точность. Лабораторная процедура предусматривает проверки и калибровку.
Фильтрующий слой вносит существенный вклад за счёт мелких пор и извилистых каналов. Увеличение поверхностной плотности или толщины обычно повышает сопротивление, но связь зависит от структуры. Тонкий плотно каландрированный материал может сопротивляться сильнее рыхлого более толстого полотна.
Количество слоёв и их контакт меняют поток. Складки увеличивают общую доступную площадь готовой маски, но в локальном испытании геометрия участка должна соответствовать методу. Точки сварки и сплошные соединения перекрывают поры.
Неоднородность формирования полотна вызывает разброс. Локальные уплотнения дают высокий перепад, отверстия — низкий. Поэтому вместе со средним анализируют значения по отдельным точкам.
Влага заполняет поры и способна увеличить сопротивление. Загрязнение аэрозолями в процессе использования также меняет поток, но стандартное испытание новой маски не предназначено для прогноза всех этапов ношения.
Сопротивление и эффективность фильтрации формируются одной структурой, но не имеют простой взаимозаменяемости. Фильтр может задерживать частицы за счёт механических и электростатических механизмов. Оптимизация только на минимальный перепад способна ухудшить защитную функцию.
Субъективный комфорт зависит не только от материала, но и от площади маски, внутреннего объёма, влажности, посадки и режима дыхания. Дифференциальное давление даёт важную стандартизованную характеристику, но не заменяет оценку всей конструкции.
При разработке полезно сопоставлять перепад с эффективностью бактериальной фильтрации, чистотой, стойкостью к брызгам и биосовместимостью. Решение о пригодности принимают по совокупности обязательных требований.
Более высокий перепад означает большее сопротивление при заданном потоке. Значения сравнивают только при одинаковой методике и единице нормирования. Результаты произвольного продувания или бытовых тестов не эквивалентны лабораторным данным.
Предел устанавливает стандарт для соответствующего типа маски и документация изготовителя. Лаборатория отражает фактические значения и делает вывод о соответствии при наличии критерия. Она не оценивает тип маски только по одному показателю.
Для производственного контроля важны тренд и разброс. Постепенное увеличение может указывать на изменение плотности или процесса формирования. Резкие локальные различия требуют проверки полотна и сварки. Повторное исследование проводят на новой выборке после анализа прослеживаемости.
В заявке указывают полное название и тип маски, производителя, партию, состав и число слоёв, наличие стерилизации и применимый стандарт. Прилагают критерии соответствия и сведения об особых конструктивных зонах.
Маски передают новыми, сухими и в исходной упаковке. Нельзя предварительно надевать их или проверять продуванием. Каждая группа должна иметь однозначную маркировку.
Испытание дифференциального давления позволяет объективно контролировать сопротивление медицинской маски воздушному потоку, сравнивать конструкции и подтверждать стабильность серийной продукции в составе комплексной оценки качества.
Порядок работы
Уточняем материал, цель документа, норматив и критичные показатели.
Фиксируем образец, условия и методику до начала измерений.
Работаем на поверенном оборудовании с контролем каждого этапа.
Оформляем результат так, чтобы им можно было пользоваться дальше.
До передачи образцов
Требования к количеству и размерам образцов лаборатория подтвердит после оценки материала и выбранной методики.
Профессиональный словарь
Короткие определения показателей, методов и свойств, которые используются на этой странице.
Разность давления по обе стороны материала медицинской маски при установленном лабораторном расходе воздуха, характеризующая сопротивление воздушному потоку.
Способность материала пропускать поток воздуха через свою толщину при установленной разности давления, площади и лабораторных условиях.
Совокупность лабораторно подтверждаемых характеристик материала, ограничивающих проникновение жидкостей, микроорганизмов, частиц или других факторов в условиях его медицинского применения.
