Лаборатория КЕТЕР определяет гибкость геосинтетических материалов при отрицательных температурах по ГОСТ Р 55033-2012. Метод помогает оценить способность образца деформироваться без недопустимых трещин и разрушения на холоде.
Определяемые показатели
Об испытании
Гибкость при отрицательной температуре показывает, сохраняет ли геосинтетический материал способность переносить заданную деформацию без недопустимого повреждения после охлаждения. Показатель важен для продукции, которую транспортируют, разматывают, перегибают и укладывают в холодный сезон. Полотно может соответствовать требованиям прочности при комнатной температуре, но вести себя иначе на морозе: становиться жёстким, образовывать трещины или повреждаться в местах изгиба.
Лаборатория КЕТЕР проводит испытание по ГОСТ Р 55033-2012 для геосинтетических материалов, применяемых в дорожном строительстве и связанных сооружениях. Метод создаёт воспроизводимые условия охлаждения и деформирования образца, после чего оценивают его состояние по установленным признакам. Результат оформляют официальным протоколом с идентификацией продукции и ссылкой на нормативный документ.
До проектного положения геосинтетик проходит несколько этапов, на которых испытывает локальную деформацию. Рулон перемещают, распаковывают, разворачивают, подрезают, заводят на откосы и сопрягают с элементами конструкции. При положительной температуре материал может легко повторять форму основания, а при охлаждении его полимерная структура и соединения становятся менее податливыми.
Особенно чувствительны зоны резкого перегиба, складки и места концентрации напряжений. Вид повреждения зависит от конструкции: у сплошного полимерного элемента возможна трещина, у полотна — разрушение волокон или связей, у композита — расслоение. Даже небольшой дефект способен стать началом дальнейшего разрушения при нагрузке или контакте с крупным заполнителем.
Испытание помогает проверить характеристику до выхода на объект. Оно не воспроизводит весь монтаж, но отвечает на конкретный вопрос: выдерживает ли образец предусмотренную процедурой деформацию в охлаждённом состоянии. Эти данные дополняют общую оценку пригодности материала для зимних работ.
Метод применяют к геосинтетическим материалам, для которых техническая или нормативная документация устанавливает требование к гибкости при отрицательной температуре. Это могут быть рулонные полотна, отдельные геокомпозиты и другие изделия, используемые в конструкциях автомобильных дорог.
Перед началом лаборатория проверяет область применимости для конкретной структуры. Толстый многослойный композит, тонкое полотно и открытая георешётка деформируются по-разному. Способ подготовки должен сохранять репрезентативные элементы изделия, а критерий оценки — соответствовать установленной методике. Если переданный объект невозможно корректно исследовать стандартным способом, ограничение согласуют до запуска работы.
Для материала, различающегося по сторонам или направлениям, важна ориентация. Производственное направление, лицевая поверхность и конструкция слоёв могут влиять на место возникновения дефекта. Эти сведения указывают в заявке и маркируют на исходной пробе.
Проба должна представлять партию и позволять подготовить предусмотренное число образцов. Не рекомендуется вырезать только небольшой фрагмент у кромки рулона: он может отличаться по структуре или иметь повреждения от упаковки. При сравнении нескольких материалов используют одинаковую логику отбора и сопоставимые зоны.
Лаборатория фиксирует наименование, изготовителя, марку, партию и назначение. Если материал ранее находился на морозе, под солнцем или во влажной среде, это сообщают отдельно. Предварительная история влияет на состояние полимера, а метод оценивает фактически переданную пробу.

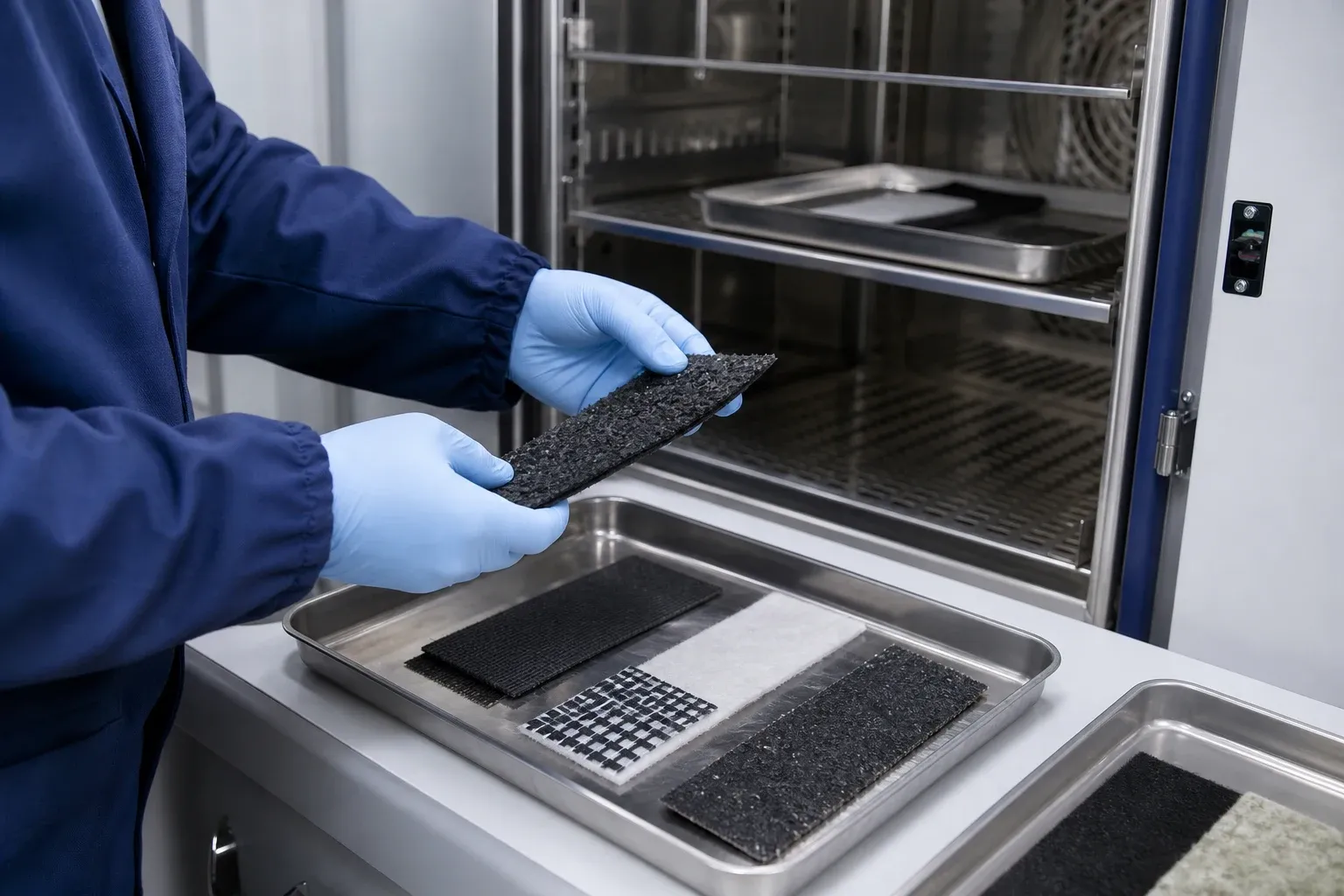

Образцы вырезают без растяжения, смятия и повреждения рабочей зоны. Геометрия должна обеспечивать заданную схему деформации. Для материалов с рёбрами, ячейками или выраженным рисунком положение вырубки выбирают так, чтобы оно отражало конструкцию продукции, а не случайный участок между несущими элементами.

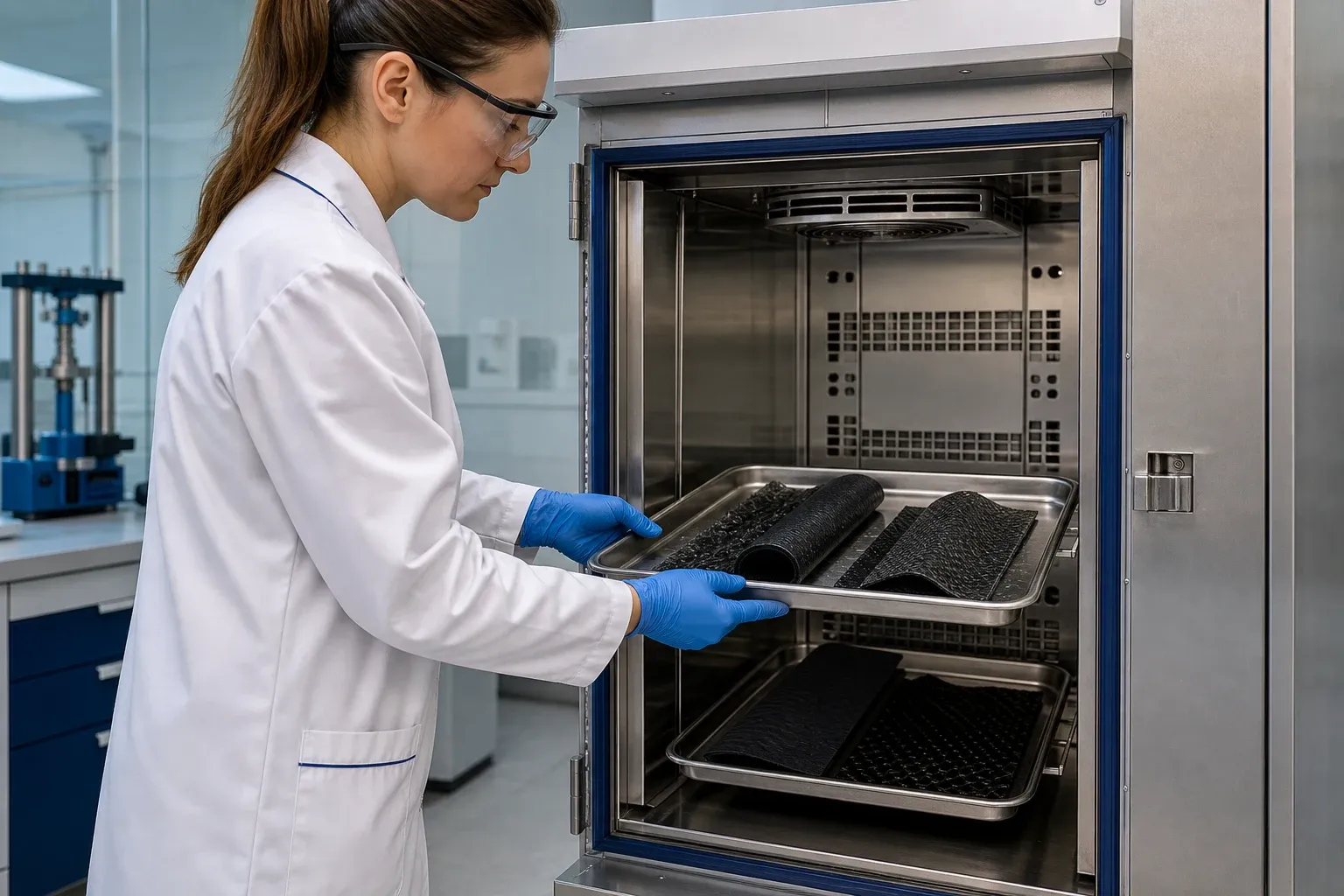

Подготовленные образцы охлаждают в оборудовании, которое поддерживает установленную температуру и условия. Время выдержки и порядок операций задаются методикой. Важно, чтобы образец достиг требуемого состояния и не нагревался произвольно до выполнения деформации.
После охлаждения материал подвергают предусмотренному изгибу или другой установленной операции. Действие выполняют в заданной последовательности и с использованием подходящего приспособления. Слишком медленное обращение, нагрев руками, дополнительный перегиб или удар способны изменить результат, поэтому лаборатория контролирует весь этап.
Затем образец осматривают по критериям метода. Оценивают наличие трещин, разрывов, расслоений или иных признаков потери целостности, предусмотренных для объекта. Результат серии формируют по установленным правилам, а не по одному выбранному образцу. При необходимости фиксируют характер и расположение обнаруженного дефекта.
Испытание является качественным или связанным с установленным температурным уровнем, поэтому точное соблюдение процедуры имеет особое значение. Здесь нельзя компенсировать отклонение режима последующим расчётом: неправильное охлаждение или деформирование делает вывод несопоставимым со стандартом.
Гибкость при отрицательной температуре описывает реакцию охлаждённого материала на конкретную деформацию. Морозостойкость оценивает сохранение выбранной характеристики после температурного воздействия. Эти методы отвечают на разные практические вопросы и не заменяют друг друга.
Для зимнего монтажа гибкость напрямую связана с обращением с рулоном и укладкой на неровное основание. Морозостойкость больше говорит о том, сохранил ли материал функциональное свойство после процедуры. Продукция может пройти одно испытание и не соответствовать критерию другого, поскольку механизмы повреждения различаются.
Теплостойкость также является отдельной характеристикой. Она оценивает поведение при повышенной температуре, например при контакте с горячими слоями дорожной одежды. Широкий рабочий диапазон подтверждают совокупностью испытаний, а не одним универсальным показателем.
Основной фактор — фактическая температура образца в момент деформации. Если он не успел охладиться или нагрелся между камерой и испытанием, результат будет завышать гибкость. Если режим отличается от установленного, сравнение с нормативным критерием теряет основание.
Второй фактор — скорость и радиус деформации. Более резкий перегиб создаёт иное напряжённое состояние, чем плавный изгиб. Поэтому применяют заданное приспособление и порядок, а не оценивают материал вручную «на ощупь».
Третий фактор — ориентация и неоднородность. В тканом полотне нити разных направлений работают неодинаково, в композите различаются стороны и слои, в георешётке важны узлы и рёбра. Образцы должны быть сопоставимы, а их положение — документировано.
На видимые признаки влияют исходные дефекты. Складка от хранения, надрез при вырубке или повреждение упаковкой могут раскрыться при охлаждении и имитировать низкую гибкость. Перед испытанием состояние фиксируют, но характерные дефекты партии нельзя произвольно исключать, если задача состоит в оценке поставленной продукции.
Протокол содержит сведения об образце, температурном режиме, применённом стандарте и результате оценки. Вывод относится к конкретной пробе и условиям метода. Он показывает прохождение установленной процедуры, но не гарантирует отсутствие любых повреждений при любом зимнем монтаже.
Критерий соответствия берут из стандарта на продукцию, технических условий или проекта. Если заказчику необходимо определить предельную температуру, программа может предусматривать последовательную проверку на нескольких уровнях, но такой порядок согласуют заранее. Нельзя назвать температуру применения только по одному испытанию на одном уровне без требования документа.
При сравнении материалов следует убедиться, что использованы одинаковые условия, геометрия и критерии. Формулировка «гибкий до минус N» в паспорте может относиться к другой методике. Сопоставимыми являются результаты, полученные по одному нормативному документу и для одинаково определённого показателя.
Производитель применяет испытание при выборе сырья, стабилизаторов и технологических режимов. Изменение конструкции волокна, способа скрепления или толщины элемента может повлиять на холодное поведение даже при сохранении поверхностной плотности. Контроль помогает обнаружить нежелательное изменение до серийной поставки.
Поставщик использует протокол для подтверждения характеристик продукции. Заказчику данные помогают планировать сезонность работ и требования к хранению. При этом организационные меры остаются обязательными: рулоны защищают от повреждений, не сбрасывают, не разворачивают ударным способом и выдерживают условия инструкции производителя.
Если материал предназначен для ответственного объекта, гибкость рассматривают вместе с прочностью, удлинением, сопротивлением продавливанию и устойчивостью к другим воздействиям. Целое полотно после изгиба должно затем выполнять проектную функцию; отсутствие видимой трещины не характеризует все его свойства.
Для оценки поведения при низких температурах могут потребоваться несколько исследований. Гибкость показывает сопротивление локальной деформации, морозостойкость — сохранение характеристики, а растяжение при согласованных условиях — механическую работу. Для материалов, контактирующих с водой, учитывают состояние увлажнения и циклические процессы, если они предусмотрены нормативной базой.
Программа зависит от этапа жизненного цикла. Для складирования важны длительность и защита рулонов; для монтажа — обращение с охлаждённым полотном; для эксплуатации — длительное действие среды и нагрузки. Лабораторные методы выбирают под конкретный риск, а не объединяют только потому, что все они связаны с температурой.
При сравнительном исследовании образцы разных производителей должны иметь сопоставимую предысторию. Продукция, уже подвергавшаяся старению, может показать худший результат не из-за исходной рецептуры. Прослеживаемая идентификация помогает отделить особенности материала от условий обращения.
Направьте полное название материала, производителя, партию, назначение и нормативный документ с температурой и критерием. Укажите стороны и направления полотна, если они различаются, а также историю хранения. Для серии сравнений перечислите все варианты и задачу исследования.
Необходимый объём пробы согласуют до вырезки. Материала должно хватить на предусмотренное число образцов и представительный отбор. Пробу перевозят без новых складок, увлажнения, загрязнения и воздействия, способного изменить её холодные свойства.
КЕТЕР проводит испытание по ГОСТ Р 55033-2012 и выдаёт официальный протокол. Полученные данные используют при входном контроле, подтверждении характеристик, квалификации поставщика и разработке требований к материалу для дорожного объекта.
